В этом модуле рассматриваются фундаментальные команды Linux для получения информации о сетевом оборудовании, интерфейсах и управления сетевыми службами в системе с помощью `systemd`.

Для корректной идентификации устройств в локальной сети лабораторного стенда необходимо установить соответствующие имена хостов (hostname) для каждой виртуальной машины. Используйте команду hostnamectl, после чего обновите сессию терминала с помощью exec bash.

ISP

bash

$hostnamectl set-hostname isp.au-team.irpo; exec bash

HQ-RTR

bash

$hostnamectl set-hostname hq-rtr.au-team.irpo; exec bash

HQ-SRV

bash

$hostnamectl set-hostname hq-srv.au-team.irpo; exec bash

HQ-CLI

bash

$hostnamectl set-hostname hq-cli.au-team.irpo; exec bash

BR-RTR

bash

$hostnamectl set-hostname br-rtr.au-team.irpo; exec bash

BR-SRV

bash

$hostnamectl set-hostname br-srv.au-team.irpo; exec bash

Настройка сетевых интерфейсов

ISP

1. Создание директорий конфигурации для enp7s2 и enp7s3:

bash

$mkdir -p /etc/net/ifaces/enp7s{2,3}

2. Указание типа интерфейса (Ethernet) для обоих адаптеров:

bash

$echo 'TYPE=eth' | tee /etc/net/ifaces/enp7s{2,3}/options

3. Назначение IP-адреса на интерфейс enp7s2 (сеть к штаб-квартире):

bash

$echo '172.16.1.1/28' > /etc/net/ifaces/enp7s2/ipv4address

4. Назначение IP-адреса на интерфейс enp7s3 (сеть к филиалу):

bash

$echo '172.16.2.1/28' > /etc/net/ifaces/enp7s3/ipv4address

5. Перезапуск сетевой службы для применения новой конфигурации:

bash

$systemctl restart network

6. Проверка состояния интерфейсов и назначенных адресов:

bash

$ip -c --br a

BR-RTR

1. Создание директорий интерфейсов enp7s1, enp7s2 и gre1 (туннель):

bash

$mkdir -p /etc/net/ifaces/{enp7s{1,2},gre1}

2. Указание типа интерфейса (Ethernet) для enp7s1 и enp7s2:

bash

$echo 'TYPE=eth' | tee /etc/net/ifaces/enp7s{1,2}/options

3. Назначение внешнего IP-адреса на интерфейс enp7s1 (к провайдеру):

bash

$echo '172.16.2.2/28' > /etc/net/ifaces/enp7s1/ipv4address

4. Настройка шлюза по умолчанию через ISP:

bash

$echo 'default via 172.16.2.1' > /etc/net/ifaces/enp7s1/ipv4route

5. Указание DNS-сервера (Google DNS):

bash

$echo 'nameserver 8.8.8.8' > /etc/net/ifaces/enp7s1/resolv.conf

6. Назначение внутреннего IP-адреса на интерфейс enp7s2 (локальная сеть филиала):

bash

$echo '192.168.0.1/28' > /etc/net/ifaces/enp7s2/ipv4address

7. Открытие системного sysctl.conf для редактирования (включение IP forwarding):

bash

$vim /etc/net/sysctl.conf

8. Перезапуск сетевой службы для применения настроек:

bash

$systemctl restart network

9. Проверка состояния сетевых адаптеров:

bash

$ip -c --br a

BR-SRV

1. Указание типа интерфейса (Ethernet) для enp7s1:

bash

$echo 'TYPE=eth' > /etc/net/ifaces/enp7s1/options

2. Назначение IP-адреса на интерфейс enp7s1:

bash

$echo '192.168.0.2/28' > /etc/net/ifaces/enp7s1/ipv4address

3. Настройка основного шлюза по умолчанию через BR-RTR:

bash

$echo 'default via 192.168.0.1' > /etc/net/ifaces/enp7s1/ipv4route

4. Настройка DNS-резолвера и локального домена поиска:

bash

$echo $'search au-team.irpo\nnameserver 192.168.100.2' > /etc/net/ifaces/enp7s1/resolv.conf

5. Перезапуск сетевой службы для применения новой схемы:

bash

$systemctl restart network

6. Проверка краткого статуса интерфейсов:

bash

$ip -c --br a

HQ-RTR

1. Создание директорий для интерфейсов enp7s1, enp7s2, vlan100, vlan200, vlan999 и gre1:

bash

$mkdir -p /etc/net/ifaces/{enp7s{1,2},vlan{100,200,999},gre1}

2. Указание типа интерфейса (Ethernet) для физических адаптеров enp7s1 и enp7s2:

bash

$echo 'TYPE=eth' | tee /etc/net/ifaces/enp7s{1,2}/options

3. Назначение внешнего IP-адреса на enp7s1 (сеть к ISP):

bash

$echo '172.16.1.2/28' > /etc/net/ifaces/enp7s1/ipv4address

4. Настройка шлюза по умолчанию через ISP:

bash

$echo 'default via 172.16.1.1' > /etc/net/ifaces/enp7s1/ipv4route

5. Указание внешнего DNS-сервера (Google DNS):

bash

$echo 'nameserver 8.8.8.8' > /etc/net/ifaces/enp7s1/resolv.conf

6. Генерация файлов настроек для vlan100, vlan200 и vlan999 на интерфейсе enp7s2:

bash

$echo $'100\n200\n999' | xargs -i bash -c 'echo -e "TYPE=vlan\nHOST=enp7s2\nVID={}" > /etc/net/ifaces/vlan{}/options'

7. Проверка конфигурации vlan999 для контроля корректности параметров:

bash

$cat /etc/net/ifaces/vlan999/options

8. Назначение IP-адреса для VLAN 100 (сеть серверов):

bash

$echo '192.168.100.1/27' > /etc/net/ifaces/vlan100/ipv4address

9. Назначение IP-адреса для VLAN 200 (сеть клиентов):

bash

$echo '192.168.200.1/24' > /etc/net/ifaces/vlan200/ipv4address

10. Назначение IP-адреса для VLAN 999 (сеть управления):

bash

$echo '192.168.99.1/29' > /etc/net/ifaces/vlan999/ipv4address

11. Открытие sysctl.conf для редактирования (включение IP forwarding):

bash

$vim /etc/net/sysctl.conf

12. Перезапуск сетевой службы для применения новой схемы:

bash

$systemctl restart network

13. Проверка краткого статуса всех физических и vlan-интерфейсов:

bash

$ip -c --br a

HQ-SRV

1. Указание типа интерфейса (Ethernet) для enp7s1:

bash

$echo 'TYPE=eth' > /etc/net/ifaces/enp7s1/options

2. Назначение IP-адреса на интерфейс enp7s1:

bash

$echo '192.168.100.2/27' > /etc/net/ifaces/enp7s1/ipv4address

3. Настройка шлюза по умолчанию через HQ-RTR:

bash

$echo 'default via 192.168.100.1' > /etc/net/ifaces/enp7s1/ipv4route

4. Указание внешнего DNS-сервера (Google DNS) для выхода в интернет:

bash

$echo 'nameserver 8.8.8.8' > /etc/net/ifaces/enp7s1/resolv.conf

5. Перезапуск сетевой службы:

bash

$systemctl restart network

6. Проверка краткого статуса сетевых адаптеров:

bash

$ip -c --br a

Данные команды выполняются только на маршрутизаторе ISP

1. Открываем редактор vim для редактирования системных параметров:

bash

$vim /etc/net/sysctl.conf

2. Включение IP forwarding в vim:

Найдите строку net.ipv4.ip_forward.

По умолчанию там стоит значение 0. Измените его на 1.

Для начала редактирования нажмите клавишу i (режим Insert). Убедитесь, что активна английская раскладка клавиатуры.

3. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

4. Перезапуск сетевой службы для применения настроек forwarding:

bash

$systemctl restart network

5. Обновление пакетной базы и установка nftables и текстового редактора nano:

bash

$apt-get update && apt-get install nftables nano -y

6. Открытие файла конфигурации nftables для редактирования:

bash

$nano /etc/nftables/nftables.nft

7. Наполнение файла правилами NAT (Masquerade):

Удалите всё содержимое файла и вставьте следующие строки:

bash

#!/usr/sbin/nft -f

flush ruleset

table ip nat {
    chain postrouting {
        type nat hook postrouting priority srcnat;
        oifname "enp7s1" masquerade
    }
}

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

8. Добавление nftables в автозагрузку и немедленный запуск службы:

bash

$systemctl enable --now nftables

9. Запуск службы nftables:

bash

$systemctl start nftables

10. Очистка текущих правил фаервола:

bash

$nft flush ruleset

11. Применение созданных правил NAT из конфигурационного файла:

bash

$nft -f /etc/nftables/nftables.nft

12. Просмотр активного набора правил nftables (вывод должен соответствовать содержимому файла):

bash

$nft list ruleset

13. Проверка успешного включения форвардинга пакетов:

bash

$sysctl net.ipv4.ip_forward

14. Проверка доступности внешних ресурсов интернета:

bash

$ping -c4 ya.ru

Для обеспечения безопасности и администрирования необходимо создать локальные учетные записи пользователей на узлах лабораторной работы, настроить для них пароли и права выполнения команд суперпользователя через sudo.

HQ-SRV

1. Создание пользователя sshuser с UID 2026:

bash

$useradd -u 2026 sshuser

2. Установка пароля P@ssw0rd для созданного пользователя:

bash

$echo "sshuser:P@ssw0rd" | chpasswd

3. Добавление пользователя sshuser в привилегированную группу wheel:

bash

$usermod -aG wheel sshuser

4. Разрешение пользователям группы wheel использовать sudo без ввода пароля:

bash

$echo "WHEEL_USERS ALL=(ALL:ALL) NOPASSWD: ALL" > /etc/sudoers.d/sshuser

5. Вход в интерактивную сессию под именем sshuser:

bash

$su -l sshuser

6. Проверка возможности повышения прав через sudo (должен вернуться root):

bash

$sudo id

7. Выход из сессии пользователя sshuser назад в сессию root:

bash

$exit

BR-SRV

1. Создание пользователя sshuser с UID 2026:

bash

$useradd -u 2026 sshuser

2. Установка пароля P@ssw0rd для созданного пользователя:

bash

$echo "sshuser:P@ssw0rd" | chpasswd

3. Добавление пользователя sshuser в привилегированную группу wheel:

bash

$usermod -aG wheel sshuser

4. Разрешение пользователям группы wheel использовать sudo без ввода пароля:

bash

$echo "WHEEL_USERS ALL=(ALL:ALL) NOPASSWD: ALL" > /etc/sudoers.d/sshuser

5. Вход в интерактивную сессию под именем sshuser:

bash

$su -l sshuser

6. Проверка возможности повышения прав через sudo (должен вернуться root):

bash

$sudo id

7. Выход из сессии пользователя sshuser назад в сессию root:

bash

$exit

HQ-RTR

1. Создание пользователя net_admin для управления сетью:

bash

$useradd net_admin

2. Установка пароля P@ssw0rd для созданного пользователя:

bash

$echo "net_admin:P@ssw0rd" | chpasswd

3. Добавление пользователя net_admin в привилегированную группу wheel:

bash

$usermod -aG wheel net_admin

4. Обновление репозиториев и установка утилиты sudo:

bash

$apt-get update && apt-get install sudo -y

5. Разрешение пользователям группы wheel использовать sudo без ввода пароля:

bash

$echo "WHEEL_USERS ALL=(ALL:ALL) NOPASSWD: ALL" > /etc/sudoers.d/net_admin

6. Вход в интерактивную сессию под именем net_admin:

bash

$su -l net_admin

7. Проверка прав суперпользователя через sudo:

bash

$sudo id

8. Выход из сессии пользователя net_admin назад в сессию root:

bash

$exit

BR-RTR

1. Создание пользователя net_admin для управления сетью:

bash

$useradd net_admin

2. Установка пароля P@ssw0rd для созданного пользователя:

bash

$echo "net_admin:P@ssw0rd" | chpasswd

3. Добавление пользователя net_admin в привилегированную группу wheel:

bash

$usermod -aG wheel net_admin

4. Обновление репозиториев и установка утилиты sudo (с подтверждением):

bash

$apt-get update && apt-get install sudo

5. Разрешение пользователям группы wheel использовать sudo без ввода пароля:

bash

$echo "WHEEL_USERS ALL=(ALL:ALL) NOPASSWD: ALL" > /etc/sudoers.d/net_admin

6. Вход в интерактивную сессию под именем net_admin:

bash

$su -l net_admin

7. Проверка прав суперпользователя через sudo:

bash

$sudo id

Для настройки сетевой коммутации в сегменте штаб-квартиры (HQ) необходимо выдать соответствующие VLAN Tag виртуальным хостам в панели управления гипервизором Proxmox VE. Это обеспечит логическую изоляцию сетевых сегментов.

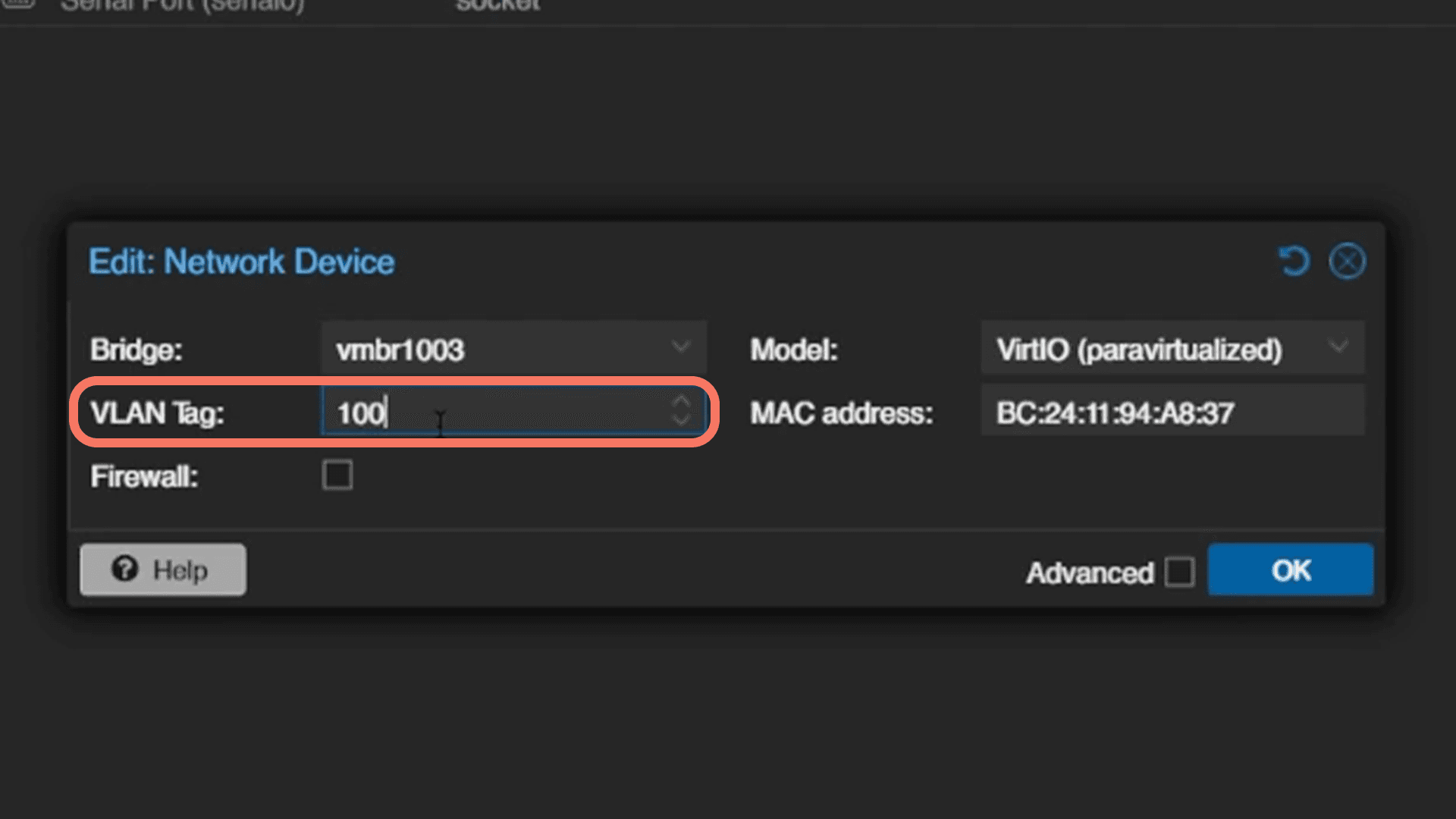

Шаг 1. Настройка VLAN Tag для HQ-SRV (VLAN 100)

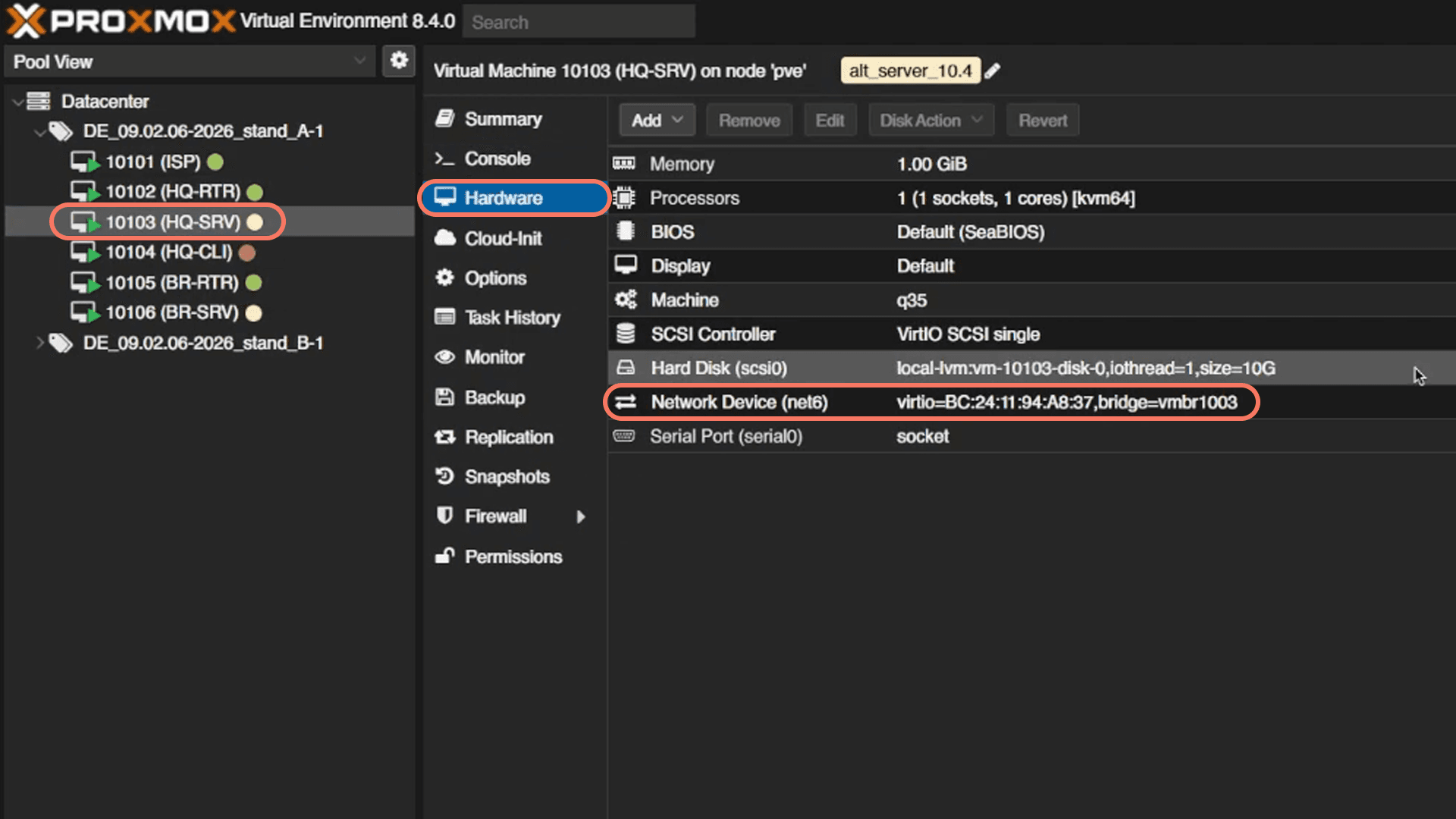

1. В веб-интерфейсе Proxmox VE выберите виртуальную машину HQ-SRV в левом меню.

2. Перейдите во вкладку Hardware (Оборудование).

3. Выберите сетевой адаптер Network Device (net0) и дважды кликните по нему для редактирования:

4. В открывшемся окне параметров найдите поле VLAN Tag и укажите значение 100.

5. Нажмите кнопку OK для применения настроек.

Шаг 2. Настройка VLAN Tag для HQ-CLI (VLAN 200)

1. Перейдите к виртуальной машине HQ-CLI в панели Proxmox VE.

2. Перейдите во вкладку Hardware → выберите Network Device (net0).

3. Выполните аналогичные шаги редактирования сетевых настроек, но укажите значение VLAN Tag равным 200.

4. Нажмите кнопку OK для завершения.

Для обеспечения безопасного удаленного управления серверами необходимо настроить службу SSH-доступа (sshd) на нестандартный порт, ограничить список разрешенных пользователей, установить лимит попыток аутентификации и настроить баннер предупреждения при подключении.

HQ-SRV

1. Открытие конфигурационного файла SSH-сервера в редакторе vim:

bash

$vim /etc/openssh/sshd_config

2. Редактирование конфигурации в vim:

Впишите в самое начало файла следующие строки:

Port 2026
AllowUsers sshuser
MaxAuthTries 2
Banner /etc/openssh/ssh_banner

3. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

4. Создание файла приветственного баннера безопасности:

bash

$echo "Authorized access only" | tee /etc/openssh/ssh_banner

5. Перезапуск службы sshd для применения новых настроек:

bash

$systemctl restart sshd

6. Проверка соединения (выполняется с маршрутизатора HQ-RTR):

Попробуйте подключиться к HQ-SRV по настроенному порту под созданным пользователем:

bash

$ssh -p 2026 sshuser@192.168.100.2

После проверки авторизации выйдите из удаленной сессии:

bash

$exit

BR-SRV

1. Открытие конфигурационного файла SSH-сервера в редакторе vim:

bash

$vim /etc/openssh/sshd_config

2. Редактирование конфигурации в vim:

Впишите в самое начало файла следующие строки:

Port 2026
AllowUsers sshuser
MaxAuthTries 2
Banner /etc/openssh/ssh_banner

3. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

4. Создание файла приветственного баннера безопасности:

bash

$echo "Authorized access only" | tee /etc/openssh/ssh_banner

5. Перезапуск службы sshd для применения новых настроек:

bash

$systemctl restart sshd

6. Проверка соединения (выполняется с маршрутизатора BR-RTR):

Попробуйте подключиться к BR-SRV по настроенному порту под созданным пользователем:

bash

$ssh -p 2026 sshuser@192.168.0.2

После проверки авторизации выйдите из удаленной сессии:

bash

$exit

Для объединения локальных сетей штаб-квартиры (HQ) и филиала (BR) на маршрутизаторах настраивается туннель GRE (Generic Routing Encapsulation). Это создаст виртуальный интерфейс gre1, поверх которого будет происходить передача трафика между площадками.

BR-RTR

1. Открытие конфигурационного файла туннеля в редакторе vim:

bash

$vim /etc/net/ifaces/gre1/options

2. Редактирование конфигурации в vim:

Впишите в файл следующие строки:

TYPE=iptun
TUNTYPE=gre
TUNLOCAL=172.16.2.2
TUNREMOTE=172.16.1.2
TUNTTL=64
TUNOPTIONS='ttl 64'

3. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

4. Назначение IP-адреса на интерфейс gre1:

bash

$echo "10.10.10.2/30" > /etc/net/ifaces/gre1/ipv4address

5. Перезапуск сетевой службы для применения настроек:

bash

$systemctl restart network

6. Проверка состояния сетевых интерфейсов:

bash

$ip -br -c a

HQ-RTR

1. Открытие конфигурационного файла туннеля в редакторе vim:

bash

$vim /etc/net/ifaces/gre1/options

2. Редактирование конфигурации в vim:

Впишите в файл следующие строки:

TYPE=iptun
TUNTYPE=gre
TUNLOCAL=172.16.1.2
TUNREMOTE=172.16.2.2
TUNTTL=64
TUNOPTIONS='ttl 64'

3. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

4. Назначение IP-адреса на интерфейс gre1:

bash

$echo "10.10.10.1/30" > /etc/net/ifaces/gre1/ipv4address

5. Перезапуск сетевой службы для применения настроек:

bash

$systemctl restart network

6. Проверка состояния сетевых интерфейсов:

bash

$ip -br -c a

7. Проверка доступности противоположной стороны туннеля (ping на адрес BR-RTR):

Отправьте ICMP-запросы для верификации работоспособности канала:

bash

$ping 10.10.10.2 -c 3

Для автоматического обмена маршрутной информацией между сетями офисов настраивается динамическая маршрутизация. В качестве протокола используется OSPF (Open Shortest Path First) на базе пакета FRRouting (FRR).

HQ-RTR

1. Обновление пакетной базы и установка службы FRRouting:

bash

$apt-get update && apt-get install frr -y

2. Включение службы ospfd в файле демонов FRR и проверка корректности:

bash

$sed -i 's/ospfd=no/ospfd=yes/' /etc/frr/daemons ; grep ospf /etc/frr/daemons

3. Открытие основного конфигурационного файла FRR в редакторе vim:

bash

$vim /etc/frr/frr.conf

4. Редактирование конфигурации в vim:

Впишите в файл следующие строки для настройки OSPF:

interface gre
 no ip ospf passive
exit
!
interface gre1
 ip ospf area 0
 ip ospf authentication
 ip ospf authentication-key P@ssw0rd
 no ip ospf passive
exit
!
interface vlan100
 ip ospf area 0
exit
!
interface vlan200
 ip ospf area 0
exit
!
interface vlan999
 ip ospf area 0
exit
!
router ospf
 passive-interface default
exit

5. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

6. Добавление службы frr в автозагрузку и ее запуск:

bash

$systemctl enable --now frr

7. Перезапуск сетевой службы:

bash

$systemctl restart network

BR-RTR

1. Обновление пакетной базы и установка службы FRRouting:

bash

$apt-get update && apt-get install frr -y

2. Включение службы ospfd в файле демонов FRR и проверка корректности:

bash

$sed -i 's/ospfd=no/ospfd=yes/' /etc/frr/daemons ; grep ospf /etc/frr/daemons

3. Открытие основного конфигурационного файла FRR в редакторе vim:

bash

$vim /etc/frr/frr.conf

4. Редактирование конфигурации в vim:

Впишите в файл следующие строки для настройки OSPF:

interface gre
 no ip ospf passive
exit
!
interface gre1
 ip ospf area 0
 ip ospf authentication
 ip ospf authentication-key P@ssw0rd
 no ip ospf passive
exit
!
interface enp7s2
 ip ospf area 0
exit
!
router ospf
 passive-interface default
exit

5. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

6. Добавление службы frr в автозагрузку и ее запуск:

bash

$systemctl enable --now frr

7. Перезапуск сетевой службы:

bash

$systemctl restart network

Для обеспечения доступа клиентов локальной сети к глобальной сети Интернет на пограничных маршрутизаторах настраивается динамическая трансляция сетевых адресов (NAT/Masquerade) с использованием службы nftables.

HQ-RTR

1. Обновление пакетной базы и установка nftables и редактора nano:

bash

$apt-get install nftables nano -y

2. Открытие конфигурационного файла nftables в редакторе nano:

bash

$nano /etc/nftables/nftables.nft

3. Наполнение файла правилами NAT (Masquerade):

Удалите всё содержимое файла и вставьте следующие строки:

bash

#!/usr/sbin/nft -f
flush ruleset

table ip nat {
    chain postrouting {
        type nat hook postrouting priority srcnat;
        oifname "enp7s1" masquerade
    }
}

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

4. Добавление nftables в автозагрузку и запуск службы:

bash

$systemctl enable --now nftables

5. Перезапуск службы nftables для применения новых правил:

bash

$systemctl restart nftables.service

BR-RTR

1. Обновление пакетной базы и установка nftables и редактора nano:

bash

$apt-get install nftables nano -y

2. Открытие конфигурационного файла nftables в редакторе nano:

bash

$nano /etc/nftables/nftables.nft

3. Наполнение файла правилами NAT (Masquerade):

Удалите всё содержимое файла и вставьте следующие строки:

bash

#!/usr/sbin/nft -f
flush ruleset

table ip nat {
    chain postrouting {
        type nat hook postrouting priority srcnat;
        oifname "enp7s1" masquerade
    }
}

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

4. Добавление nftables в автозагрузку и запуск службы:

bash

$systemctl enable --now nftables

5. Перезапуск службы nftables для применения новых правил:

bash

$systemctl restart nftables.service

Для автоматической выдачи IP-адресов и параметров сети клиенту HQ-CLI на маршрутизаторе HQ-RTR настраивается DHCP-сервер с использованием легковесной службы dnsmasq. Также производится перенос конфигурации DNS на интерфейс VLAN 100.

HQ-RTR

Шаг 1. Перенос настроек DNS

1. Установка пакета dnsmasq:

bash

$apt-get install dnsmasq -y

2. Удаление старого конфигурационного файла resolv.conf с внешнего интерфейса enp7s1:

bash

$rm -f /etc/net/ifaces/enp7s1/resolv.conf

3. Создание конфигурации DNS-резолвера для интерфейса vlan100:

bash

$echo $'search au-team.irpo\nnameserver 192.168.100.2' > /etc/net/ifaces/vlan100/resolv.conf

Шаг 2. Настройка DHCP-сервера

4. Отключение встроенного локального резолвера dnsmasq для исключения конфликтов:

bash

sed -i 's/AUTO_LOCAL_RESOLVER=yes/AUTO_LOCAL_RESOLVER=no/' /etc/sysconfig/dnsmasq ; grep AUTO_LOCAL_RESOLVER /etc/sysconfig/dnsmasq

5. Открытие конфигурационного файла dnsmasq в редакторе nano:

bash

$nano /etc/dnsmasq.conf

6. Наполнение файла конфигурации dnsmasq:

В начало файла добавьте следующие строки:

bash

port=0
interface=vlan200
listen-address=192.168.200.1
dhcp-authoritative
dhcp-range=interface:vlan200,192.168.200.2,192.168.200.2,255.255.255.240,6h
dhcp-option=3,192.168.200.1
dhcp-option=6,192.168.100.2
leasefile-ro

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

7. Добавление dnsmasq в автозагрузку, его запуск и проверка порта 67 (DHCP):

bash

$systemctl enable --now dnsmasq ; ss -lun | grep 67

8. Перезапуск сетевой службы для применения настроек резолверов:

bash

$systemctl restart network

9. Проверка итогового файла resolv.conf:

bash

$cat /etc/resolv.conf

Для настройки локального DNS-сервера в зоне au-team.irpo и обратной зоны 168.192.in-addr.arpa на сервере HQ-SRV устанавливается и настраивается служба DNS-сервера bind (named).

HQ-SRV

1. Обновление пакетной базы и установка службы bind, утилит bind-utils и текстового редактора nano:

bash

$apt-get update && apt-get install bind bind-utils nano -y

2. Перенаправление резолвера сетевого интерфейса enp7s1 на локальный адрес 127.0.0.1:

bash

$echo $'search au-team.irpo\nnameserver 127.0.0.1' > /etc/net/ifaces/enp7s1/resolv.conf

3. Генерация ключа rndc для управления DNS-сервером:

bash

$rndc-confgen -a -c /etc/bind/rndc.key

4. Открытие файла глобальной конфигурации bind в редакторе nano:

bash

$nano /etc/bind/options.conf

5. Редактирование options.conf (Замените всё содержимое файла следующим текстом):

bash

options {
    listen-on { 127.0.0.1; 192.168.100.2; };
    forwarders { 77.88.8.7; 77.88.8.3; };
    recursion yes;
    allow-recursion { any; };
    allow-query { any; };
    dnssec-validation no;
    directory "/etc/bind/zone";
    dump-file "/var/run/named/named_dump.db";
    statistics-file "/var/run/named/named.stats";
    pid-file "/var/run/named/named.pid";
};

logging {
    category default { default_syslog; };
};

zone "au-team.irpo" {
    type master;
    file "au-team.irpo";
};

zone "168.192.in-addr.arpa" {
    type master;
    file "168.192.in-addr.arpa";
};

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

6. Копирование шаблона зоны обратного просмотра в качестве основы для зоны au-team.irpo:

bash

$cp -r /etc/bind/zone/127.in-addr.arpa /etc/bind/zone/au-team.irpo

7. Открытие конфигурационного файла зоны au-team.irpo в редакторе nano:

bash

$nano /etc/bind/zone/au-team.irpo

8. Редактирование файла зоны au-team.irpo (Замените всё содержимое файла следующим текстом):

bash

$TTL 1D
@ IN SOA au-team.irpo. root.au-team.irpo. (
	2025020600
    12H
    1H
    1W
    1H
)
@       IN NS    hq-srv.au-team.irpo.

hq-rtr  IN A     192.168.100.1
hq-srv  IN A     192.168.100.2
hq-cli  IN A     192.168.200.2
br-rtr  IN A     192.168.0.1
br-srv  IN A     192.168.0.2
docker  IN A     172.16.1.1
web     IN A     172.16.2.1

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

9. Копирование шаблона зоны обратного просмотра в качестве основы для обратной зоны 168.192.in-addr.arpa:

bash

$cp -r /etc/bind/zone/127.in-addr.arpa /etc/bind/zone/168.192.in-addr.arpa

10. Открытие файла обратной зоны в редакторе nano:

bash

$nano /etc/bind/zone/168.192.in-addr.arpa

11. Редактирование файла обратной зоны (Замените всё содержимое файла следующим текстом):

bash

$TTL 1D
@ IN SOA au-team.irpo. root.au-team.irpo. (
    2025020600
    12H
    1H
    1W
    1H
)
@       IN NS    au-team.irpo.

1.100   IN PTR   hq-rtr.au-team.irpo.
2.100   IN PTR   hq-srv.au-team.irpo.
2.200   IN PTR   hq-cli.au-team.irpo.

После вставки сохраните файл: нажмите Ctrl + X, затем Y и подтвердите клавишей Enter.

12. Установка группы-владельца named для созданных файлов зон:

bash

$chown :named /etc/bind/zone/au-team.irpo /etc/bind/zone/168.192.in-addr.arpa

13. Добавление службы bind в автозагрузку и ее запуск:

bash

$systemctl enable --now bind

14. Перезапуск сетевой службы для применения нового резолвера:

bash

$service network restart

15. Перезапуск службы bind для применения файлов зон:

bash

$systemctl restart bind.service

16. Проверка корректности разрешения имен:

Проверка прямого разрешения (получение IP по доменному имени):

bash

$host br-rtr

Проверка обратного разрешения (получение имени по IP-адресу):

bash

$host -t PTR 192.168.100.2

Данные команды выполняются на всех хостах

Для обеспечения синхронизации логов и корректной работы планировщиков задач необходимо настроить единый часовой пояс Asia/Novosibirsk на всех виртуальных машинах лабораторного стенда.

Настройка часового пояса

1. Обновление пакетной базы и установка пакета tzdata для работы с часовыми поясами:

bash

$apt-get update && apt-get install tzdata -y

2. Установка часового пояса Asia/Novosibirsk:

bash

$timedatectl set-timezone Asia/Novosibirsk

3. Проверка текущих настроек системного времени и часового пояса:

bash

$timedatectl

В этом модуле рассматривается настройка контроллера домена Active Directory на базе Samba DC, управление DNS-записями домена, создание пользователей и групп, а также интеграция смежных сетевых сервисов.

Для централизованного управления пользователями и компьютерами на сервере BR-SRV развертывается Samba в роли контроллера домена Active Directory, регистрируются DNS-записи для ключевых хостов и создается тестовая структура пользователей и групп.

BR-SRV

Шаг 1. Подготовка и развертывание Samba DC

1. Добавление IP-адреса DNS-сервера в конфигурацию резолвера сетевого интерфейса enp7s1:

bash

$echo "nameserver 192.168.1.10" >> /etc/net/ifaces/enp7s1/resolv.conf

2. Перезапуск сетевой службы для применения новой конфигурации:

bash

$systemctl restart network

3. Проверка текущих настроек DNS-клиента:

bash

$cat /etc/resolv.conf

4. Проверка доступности внешней сети (двумя ICMP-запросами):

bash

$ping ya.ru -c 2

5. Установка пакета Samba для развертывания контроллера домена:

bash

$apt-get update && apt-get install task-samba-dc -y

6. Удаление предустановленной стандартной конфигурации Samba:

bash

$rm -f /etc/samba/smb.conf

7. Очистка кэша и старых баз данных Samba перед развертыванием:

bash

$rm -rf {/var/lib/samba, /var/cache/samba}

8. Создание каталога системного общего ресурса sysvol:

bash

$mkdir -p /var/lib/samba/sysvol

9. Интерактивный запуск мастера развертывания домена:

bash

$samba-tool domain provision

• Везде соглашаемся со значениями по умолчанию (нажимаем Enter).

• Пароль Администратора задаем: P@ssw0rd

10. Резервное переименование старой конфигурации Kerberos:

bash

$mv /etc/krb5.conf /etc/krb5.conf.back

11. Копирование сгенерированного файла конфигурации Kerberos из Samba:

bash

$cp /var/lib/samba/private/krb5.conf /etc/krb5.conf

12. Добавление службы samba (AD DC) в автозагрузку и ее немедленный запуск:

bash

$systemctl enable --now samba

13. Проверка текущего статуса запущенной службы Samba:

bash

$systemctl status samba

14. Проверка общей информации о развернутом домене на локальном интерфейсе:

bash

$samba-tool domain info 127.0.0.1

Шаг 2. Настройка записей DNS

Добавление А-записей для инфраструктурных узлов в DNS Samba:

15. Запись для HQ-SRV (при запросе введите пароль: P@ssw0rd):

bash

$samba-tool dns add br-srv.au-team.irpo au-team.irpo hq-srv A 192.168.1.10 -U Administrator

16. Запись для HQ-RTR (при запросе введите пароль: P@ssw0rd):

bash

$samba-tool dns add br-srv.au-team.irpo au-team.irpo hq-rtr A 192.168.1.1 -U Administrator

17. Запись для BR-RTR (при запросе введите пароль: P@ssw0rd):

bash

$samba-tool dns add br-srv.au-team.irpo au-team.irpo br-rtr A 192.168.3.1 -U Administrator

18. Запись для web.au-team.irpo (при запросе введите пароль: P@ssw0rd):

bash

$samba-tool dns add br-srv.au-team.irpo au-team.irpo web.au-team.irpo A 172.16.1.1 -U Administrator

19. Запись для docker.au-team.irpo (при запросе введите пароль: P@ssw0rd):

bash

$samba-tool dns add br-srv.au-team.irpo au-team.irpo docker.au-team.irpo A 172.16.2.1 -U Administrator

20. Просмотр всех добавленных DNS-записей зоны для проверки (введите пароль: P@ssw0rd):

bash

$samba-tool dns query br-srv.au-team.irpo au-team.irpo @ ALL -U administrator

21. Перенаправление DNS-клиента enp7s1 на локальную петлю 127.0.0.1:

bash

$sed -i 's/nameserver 192.168.1.10/nameserver 127.0.0.1/' /etc/net/ifaces/enp7s1/resolv.conf

22. Перезапуск сетевой службы для применения изменений:

bash

$systemctl restart network

23. Проверка корректности обновленного файла resolv.conf:

bash

$cat /etc/resolv.conf

24. Инициализация билета Kerberos для Администратора домена (введите пароль: P@ssw0rd):

bash

$kinit administrator@AU-TEAM.IRPO

Шаг 3. Создание групп и пользователей домена

Пакетное создание пользователей:

25. Добавление новой группы безопасности hq:

bash

$samba-tool group add hq

26. Создание пяти пользователей hquser1–hquser5 с паролем P@ssw0rd:

bash

$for i in {1..5}; do samba-tool user add hquser$i P@ssw0rd; done

27. Добавление созданных пользователей в группу hq:

bash

$for i in {1..5}; do samba-tool group addmembers hq hquser$i; done

28. Просмотр списка участников группы hq для проверки добавления:

bash

$samba-tool group listmembers hq

HQ-RTR

1. Замена IP-адреса DNS-сервера в файле конфигурации dnsmasq на новый адрес контроллера домена Samba и перезапуск dnsmasq:

bash

$sed -i 's/192.168.1.10/192.168.3.10/' /etc/dnsmasq.conf; systemctl restart dnsmasq

2. Проверка обновленного конфигурационного файла dnsmasq:

bash

$cat /etc/dnsmasq.conf

HQ-CLI

Шаг 1. Ввод в домен Active Directory (Графическая оболочка)

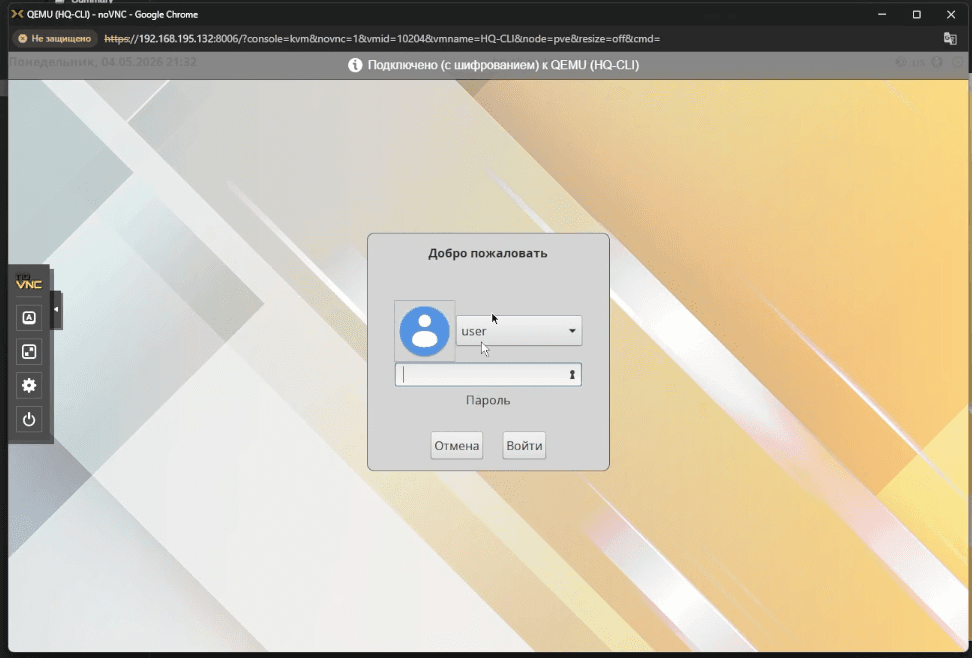

Работаем в графической оболочке HQ-CLI (под пользователем user)

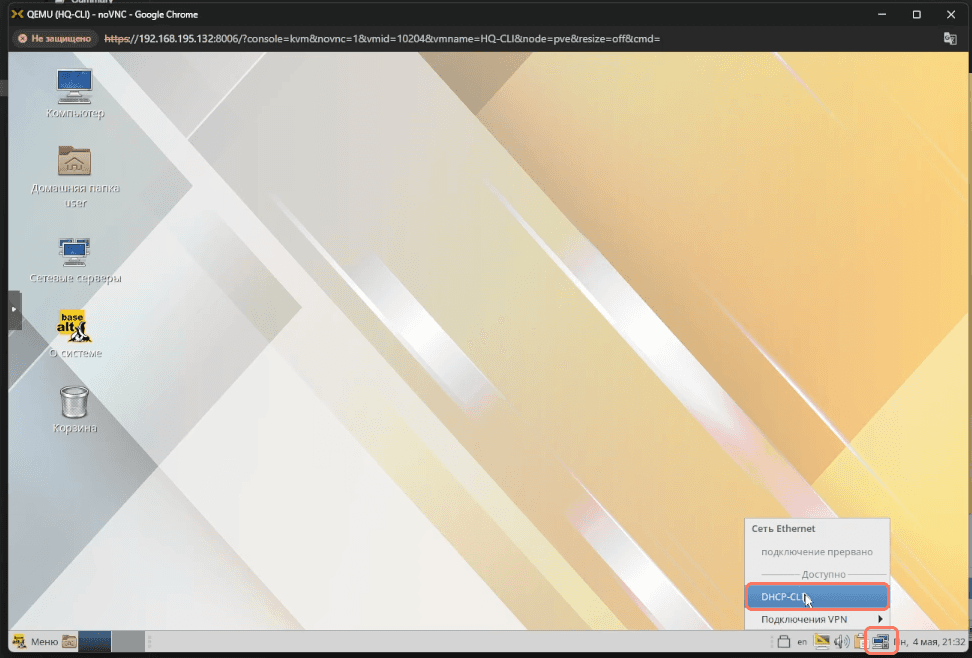

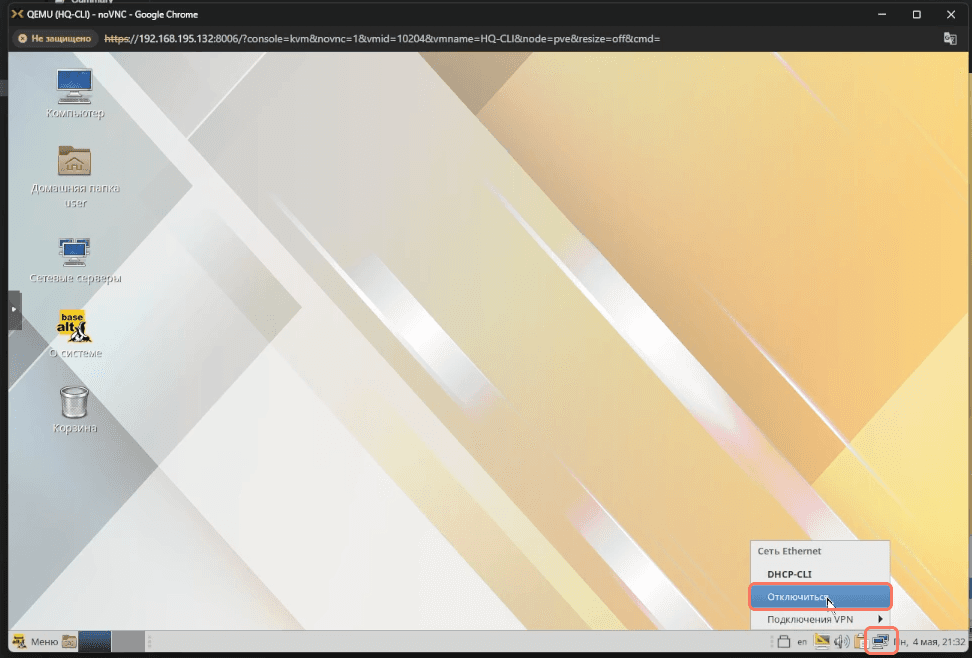

1. Перезагрузите сеть на HQ-CLI, проверьте DNS-сервер и убедитесь, что машина готова к вводу в домен:

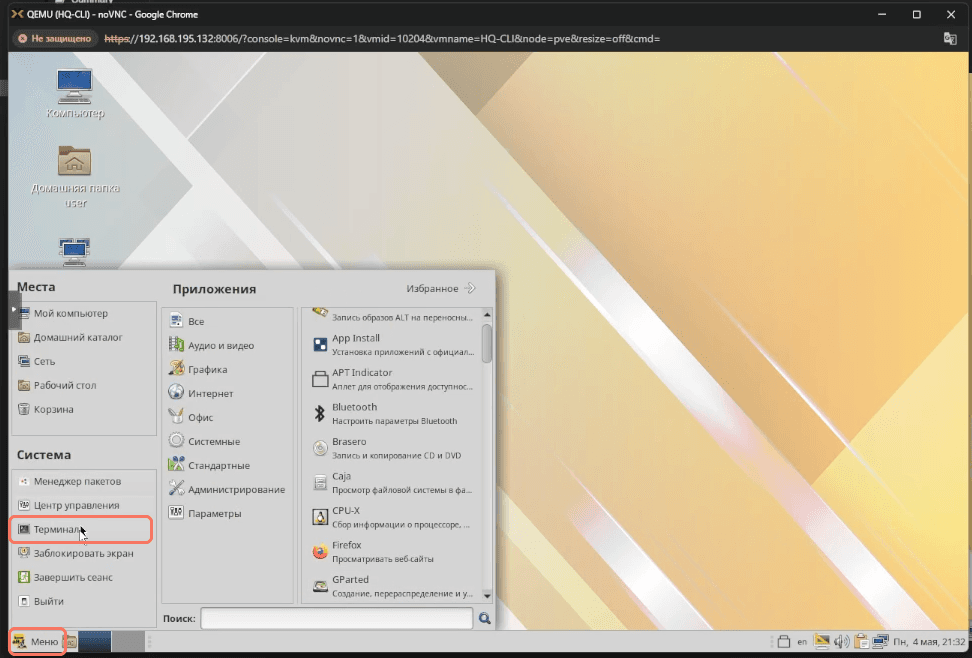

2. Откройте терминал и выполните команду для запуска Центра управления (alterator):

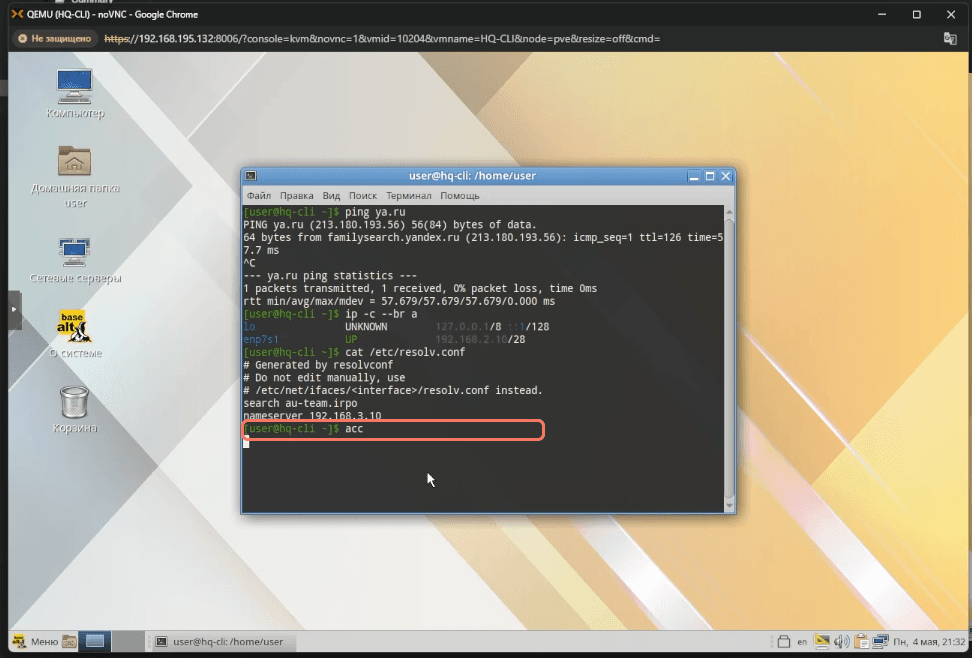

bash

$acc

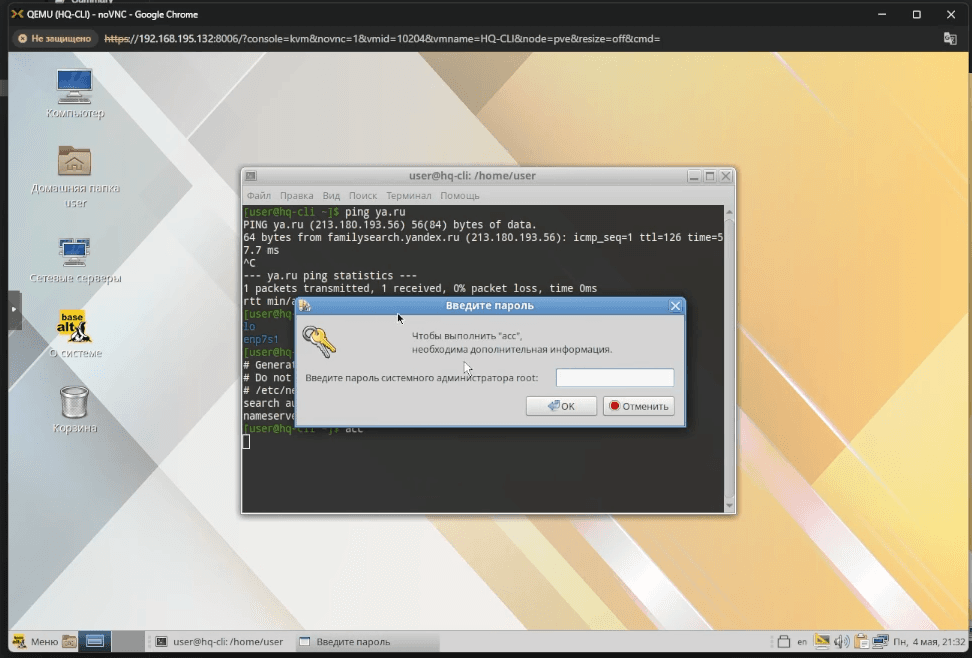

При запросе пароля введите: toor

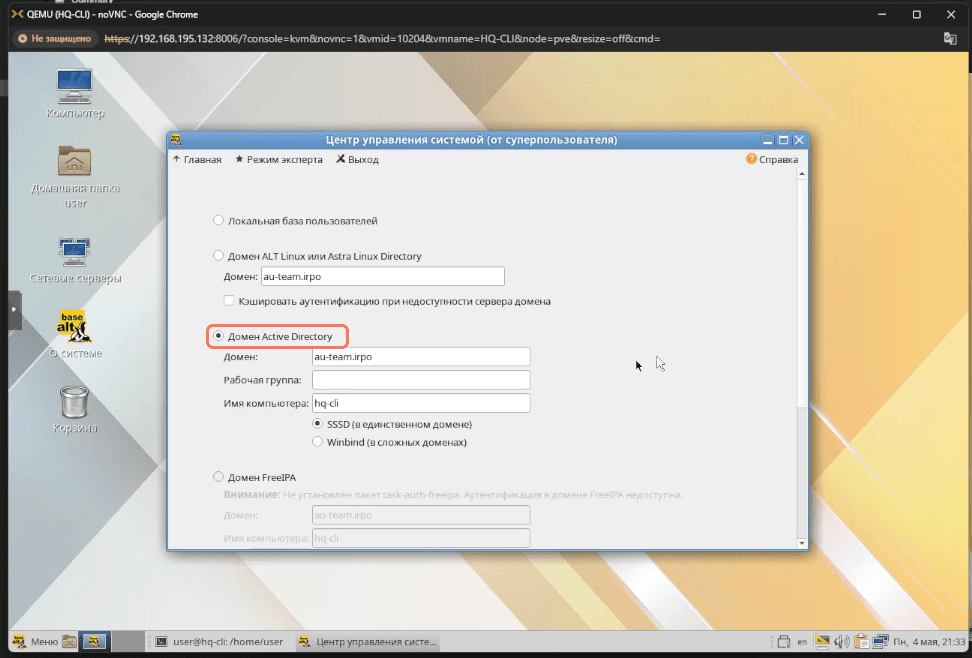

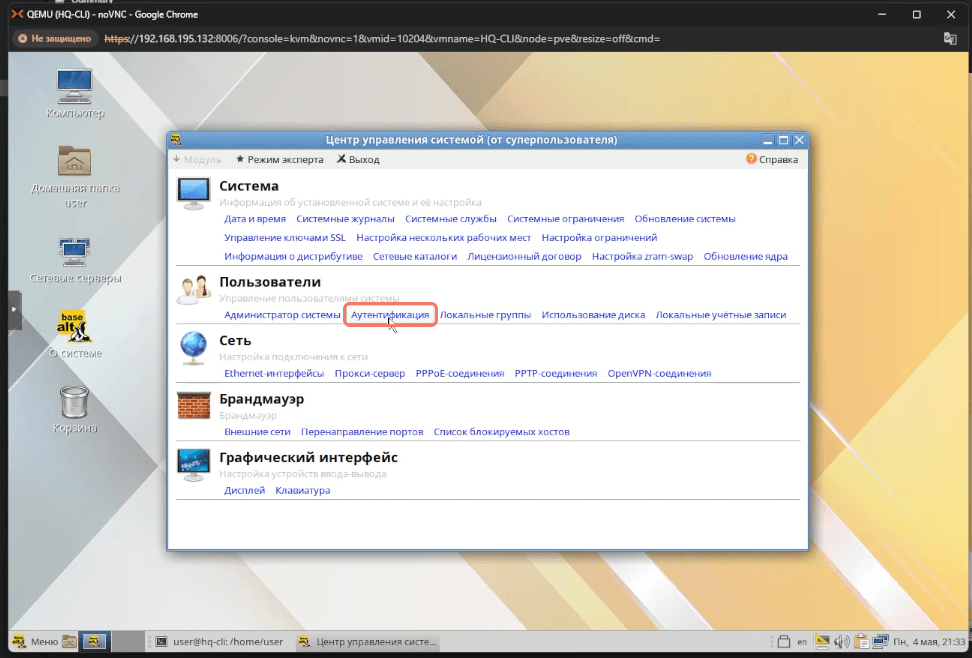

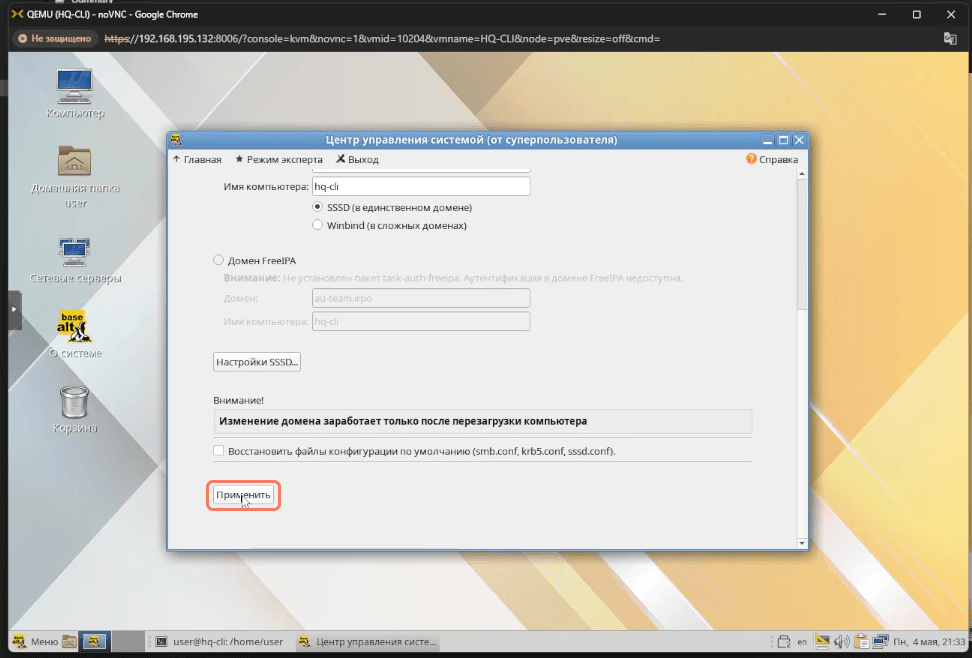

3. Перейдите во вкладку Пользователи (Аутентификация). Поставьте галочку Домен Active Directory, нажмите кнопку Применить и введите пароль домена: P@ssw0rd.

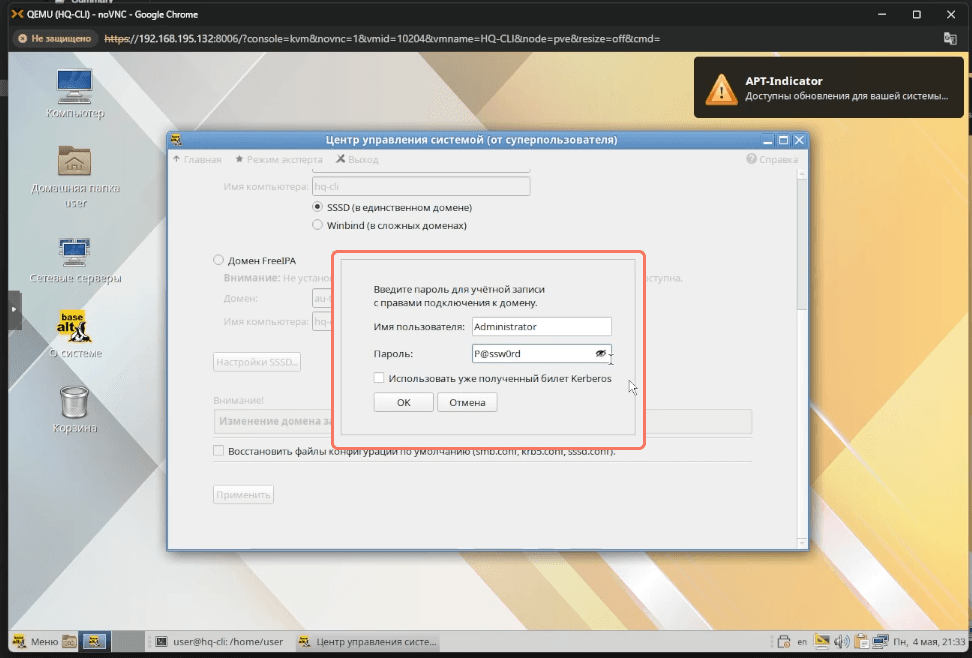

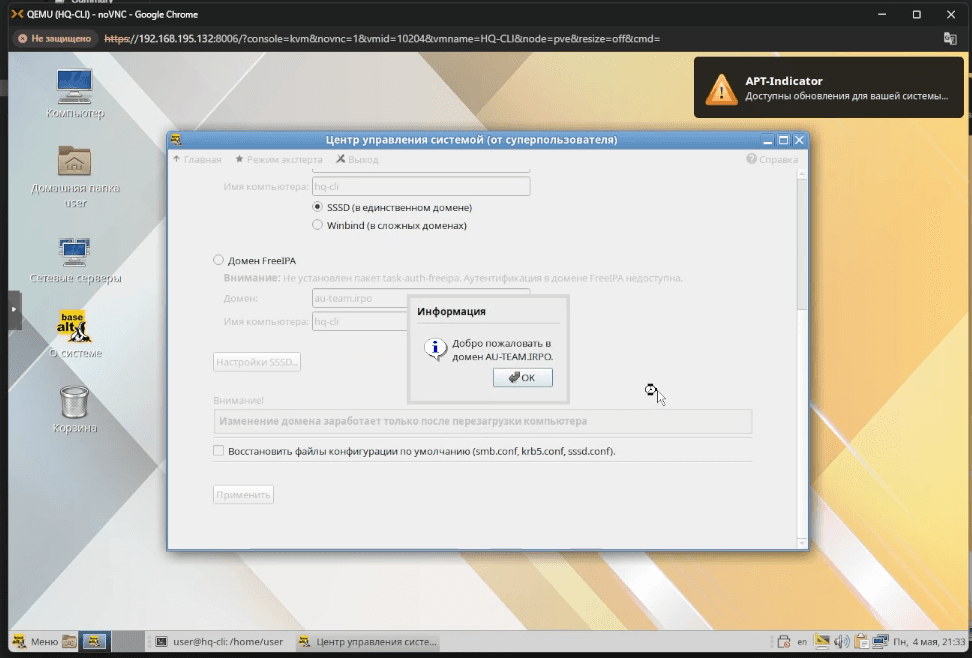

Если настройка выполнена верно, отобразится всплывающее окно: Добро пожаловать в домен AU-TEAM.IRPO.

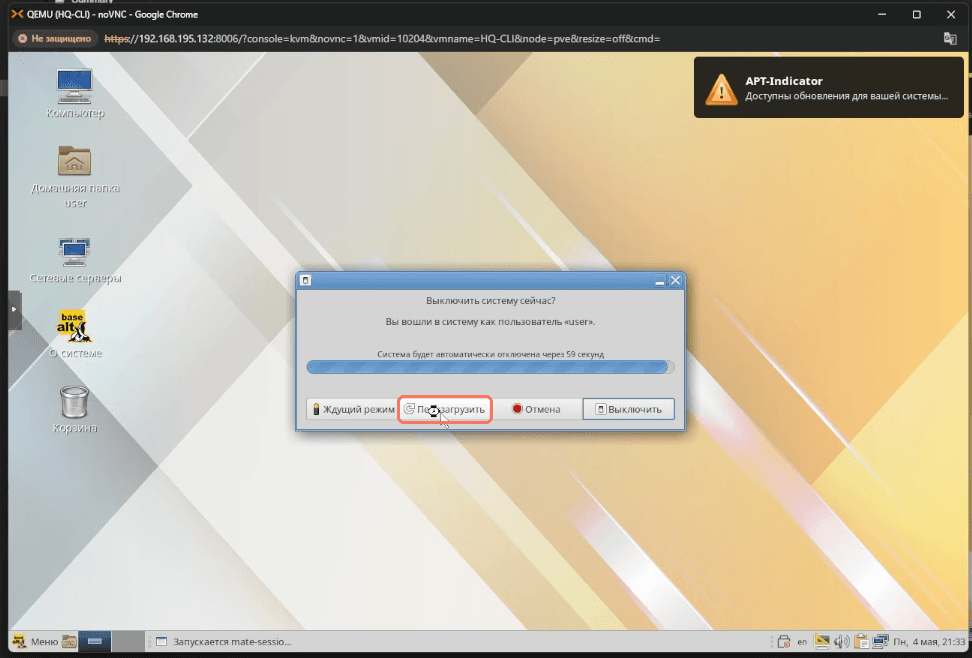

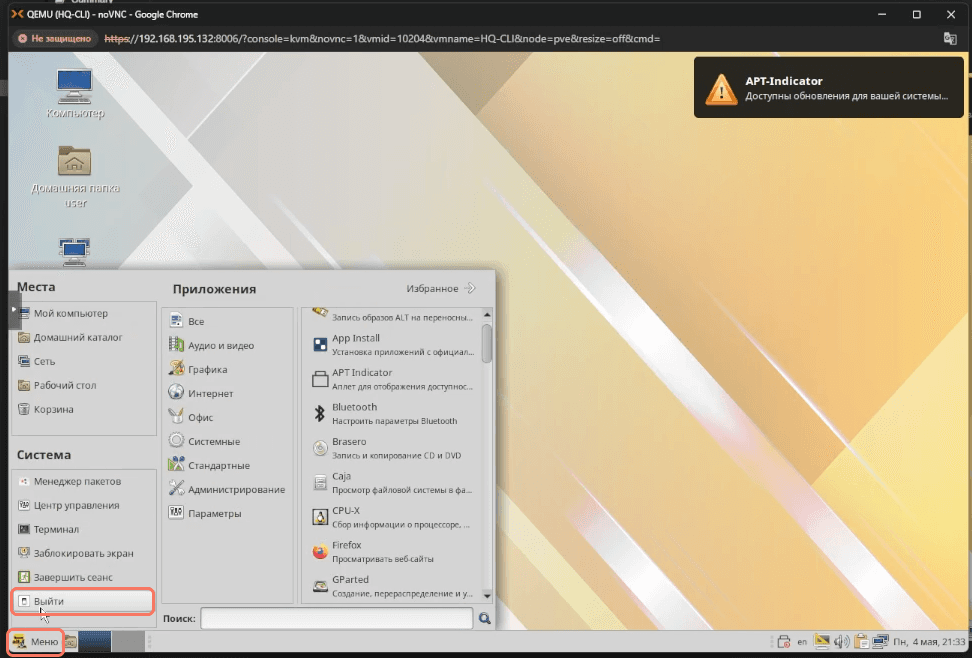

4. Перезагрузите систему через главное меню: Меню → Выйти → Перезагрузить:

5. На экране входа в систему авторизуйтесь под созданным доменным пользователем:

Пользователь: hquser1
Пароль: P@ssw0rd

Шаг 2. Настройка ролей и sudo (Консольная оболочка root)

Работаем в консольной оболочке HQ-CLI (под пользователем root)

1. Проверка активности переключателя libnss-role (должна выдать enabled):

bash

$control libnss-role

2. Связывание доменной группы hq с системной ролью wheel:

bash

$roleadd hq wheel

3. Предоставление роли wheel прав на выполнение определенных команд (cat, grep, id) без пароля через sudo:

bash

$echo "WHEEL_USERS ALL=(ALL:ALL) /bin/cat, /bin/grep, /usr/bin/id" >> /etc/sudoers

4. Просмотр последних строк конфигурации sudoers для контроля изменений:

bash

$tail /etc/sudoers

Шаг 3. Проверка авторизации и команд sudo (Графическая оболочка)

Работаем в графической оболочке HQ-CLI (под пользователем user)

1. Снова перезагрузите машину: Меню → Выйти → Перезагрузить.

2. Логинимся под доменным пользователем:

Пользователь: hquser1
Пароль: P@ssw0rd

3. Откройте терминал на рабочем столе и выполните проверочные команды:

Проверка id (при запросе вводим пароль пользователя):

bash

$sudo id

Проверка чтения файла resolv.conf (при запросе вводим пароль пользователя):

bash

$sudo cat /etc/resolv.conf

Проверка работы утилиты grep (при запросе вводим пароль пользователя):

bash

$sudo grep

Для создания производительного и надежного хранилища данных на сервере HQ-SRV настраивается программный RAID-массив уровня 0 (Striping) из нескольких доступных дисков, форматируется в файловую систему ext4 и монтируется в систему с настройкой автоматического подключения.

HQ-SRV

1. Проверка доступных дисков и разделов в системе:

bash

$lsblk

Ожидаемый вывод (в системе должно присутствовать 3 диска по 1 ГБ):

sdb 8:16 0 1G 0 disk
sdc 8:32 0 1G 0 disk
sdd 8:48 0 1G 0 disk

2. Интерактивная разметка дисков в утилите parted:

bash

$parted /dev/sdb

После входа в интерактивный режим parted выполните следующие команды поочередно для разметки sdb и sdc:

mklabel msdos
mkpart primary 1MiB 100%
set 1 raid on
print
select /dev/sdc
mklabel msdos
mkpart primary 1MiB 100%
set 1 raid on
print
quit

3. Создание программного RAID-0 массива (md0) из двух размеченных разделов:

bash

$mdadm --create /dev/md0 --level=0 --raid-devices=2 /dev/sdb1 /dev/sdc1

4. Сохранение конфигурации RAID-массива в конфигурационный файл для автосборки при загрузке:

bash

$mdadm --detail --scan >> /etc/mdadm.conf

5. Проверка текущей конфигурации RAID-массива в системе:

bash

$mdadm --detail --scan

6. Форматирование созданного RAID-массива в файловую систему ext4:

bash

$mkfs.ext4 /dev/md0

7. Создание точки монтирования для RAID-массива:

bash

$mkdir /raid

8. Создание резервной копии конфигурационного файла fstab:

bash

$cp /etc/fstab /etc/fstab.back

9. Добавление записи монтирования RAID-массива в автозагрузку (/etc/fstab):

bash

$echo "/dev/md0 /raid ext4 defaults 0 0 " >> /etc/fstab

10. Монтирование всех файловых систем, описанных в fstab:

bash

$mount -av

11. Проверка типов и статуса смонтированных разделов:

bash

$df -T

Для организации сетевого файлового хранилища настраивается служба NFS (Network File System). Общий каталог на сервере HQ-SRV предоставляется в пользование клиенту HQ-CLI с настройкой автоматического монтирования при загрузке.

HQ-SRV

1. Установка пакетов NFS-сервера и вспомогательных утилит:

bash

$apt-get update && apt-get install nfs-server nfs-utils -y

2. Создание сетевой папки на RAID-массиве:

bash

$mkdir /raid/nfs

3. Установка полных прав доступа на созданную папку:

bash

$chmod 777 /raid/nfs

4. Резервное копирование конфигурационного файла экспорта NFS:

bash

$cp /etc/exports /etc/exports.back

5. Разрешение доступа к папке для подсети клиентов с правами записи:

bash

$echo "/raid/nfs 192.168.2.0/27(rw,no_subtree_check,no_root_squash)" >> /etc/exports

6. Добавление службы nfs-server в автозагрузку и ее запуск:

bash

$systemctl enable --now nfs-server

HQ-CLI

Работаем в консольной оболочке HQ-CLI (под пользователем root)

1. Создание точки монтирования для сетевого хранилища:

bash

$mkdir /mnt/nfs

2. Установка полных прав доступа на точку монтирования:

bash

$chmod -R 777 /mnt/nfs

3. Проверка доступных для монтирования NFS-ресурсов на сервере HQ-SRV:

bash

$showmount -e hq-srv

4. Резервное копирование файла конфигурации fstab:

bash

$cp /etc/fstab /etc/fstab.back

5. Настройка автоматического монтирования сетевой папки при загрузке системы (/etc/fstab):

bash

$echo "192.168.1.10:/raid/nfs /mnt/nfs nfs rw,soft,_netdev 0 0 " >> /etc/fstab

6. Монтирование файловых систем для проверки внесенной конфигурации:

bash

$mount -av

7. Проверка успешности монтирования и параметров сетевого диска:

bash

$df -T

Верификация совместного доступа

Шаг 1. Действия на клиенте HQ-CLI:

Создайте тестовый файл на примонтированном сетевом диске и проверьте права:

bash

$touch /mnt/nfs/test_file

bash

$ls -l /mnt/nfs/test_file

Шаг 2. Действия на сервере HQ-SRV:

Убедитесь, что созданный клиентом файл отображается на локальном RAID-массиве сервера:

bash

$ls -l /raid/nfs

Для обеспечения точной синхронизации времени в локальной сети настраивается служба NTP-клиентов и серверов на базе chrony. Пограничный маршрутизатор ISP настраивается в качестве локального источника точного времени (Stratum 5), а остальные хосты синхронизируются с ним.

ISP

1. Разрешение работы chrony в качестве NTP-сервера в системе:

bash

$control chrony server

2. Корректировка параметров пулов времени в файле /etc/chrony.conf:

bash

sed -i 's/pool pool.ntp.org iburst/pool pool.ntp.org iburst prefer minstratum 4/' /etc/chrony.conf | grep pool /etc/chrony.conf

3. Активация локального stratum 5 для работы без внешнего интернета:

bash

$sed -i 's/\#local stratum 10/local stratum 5/' /etc/chrony.conf | grep "local stratum" /etc/chrony.conf

4. Перезапуск службы chronyd для применения настроек:

bash

$systemctl restart chronyd

Клиенты синхронизации (HQ-SRV, BR-RTR, BR-SRV)

1. Перенаправление пула времени на локальный адрес ISP (172.16.1.1) и перезапуск службы chronyd:

bash

$sed -i 's/pool pool.ntp.org iburst/server 172.16.1.1 iburst/' /etc/chrony.conf && systemctl restart chronyd

2. Проверка источников времени (выполняется через 10 секунд после перезапуска):

bash

$chronyc sources

Ожидаемый вывод команды (в качестве активного источника должен определиться ISP):

MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^* 172.16.1.1                    5   6    17     1  +1438ns[  +43us] +/-   38ms

HQ-CLI

1. Добавление локального NTP-сервера ISP в конец файла конфигурации и перезапуск chronyd:

bash

$echo "server 172.16.1.1 iburst" >> /etc/chrony.conf && systemctl restart chronyd

2. Проверка источников синхронизации времени (выполняется через 10 секунд):

bash

$chronyc sources

Ожидаемый вывод:

MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^? 192.168.1.1                   0   6    0      -     +0ns[  +0us]  +/-    0ms
^* 172.16.1.1                    5   6    17     1  +1438ns[  +43us] +/-   38ms

Для автоматизации управления конфигурациями и удаленного администрирования узлов на сервере BR-SRV настраивается система управления конфигурациями Ansible. Настраивается файл инвентаря с реквизитами доступа к остальным узлам лабораторного стенда и отключается строгая проверка SSH-ключей.

BR-SRV

1. Установка Ansible и sshpass (для аутентификации по паролю):

bash

$apt-get install ansible sshpass -y

2. Резервное копирование оригинального файла конфигурации Ansible:

bash

$cp -r /etc/ansible/ansible.cfg /etc/ansible/ansible.cfg.back

3. Удаление дефолтного конфигурационного файла для создания чистого:

bash

$rm -rf /etc/ansible/ansible.cfg

4. Открытие нового файла конфигурации Ansible в редакторе vim:

bash

$vim /etc/ansible/ansible.cfg

5. Редактирование конфигурации в vim:

Впишите в самое начало файла следующие строки:

[defaults]
host_key_checking = False
interpreter_python=/usr/bin/python3
inventory       = /etc/ansible/hosts

6. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

7. Открытие файла инвентаря hosts в редакторе vim:

bash

$vim /etc/ansible/hosts

8. Редактирование конфигурации в vim:

Впишите в самое начало файла следующие строки:

HQ-SRV ansible_user=user ansible_password=resu ansible_port=2026
HQ-RTR ansible_user=net_admin ansible_password=P@ssw0rd ansible_port=2026
BR-RTR ansible_user=net_admin ansible_password=P@ssw0rd ansible_port=2026
HQ-CLI ansible_user=user ansible_password=resu ansible_port=2026

9. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

10. Проверка доступности и состояния SSH-службы на всех настроенных хостах:

Запустите команду пингования всех хостов из инвентаря через Ansible:

bash

$ansible all -m ping

Ожидаемый ответ от всех хостов (каждый хост должен успешно ответить "pong"):

HQ-SRV | SUCCESS => {
    "changed": false,
    "ping": "pong"
}
HQ-RTR | SUCCESS => {
    "changed": false,
    "ping": "pong"
}
BR-RTR | SUCCESS => {
    "changed": false,
    "ping": "pong"
}
HQ-CLI | SUCCESS => {
    "changed": false,
    "ping": "pong"
}

Для развертывания веб-приложения на сервере BR-SRV используется технология контейнеризации Docker. Устанавливается Docker Engine, монтируется дистрибутив с архивами образов, загружаются Docker-образы приложения и базы данных, а затем запускается стек через Docker Compose с обеспечением постоянного хранения данных.

BR-SRV

1. Установка Docker Engine и плагина Docker Compose:

bash

$apt-get install docker-engine docker-compose-v2 -y

2. Добавление службы Docker в автозагрузку и ее запуск:

bash

$systemctl enable --now docker.service

3. Монтирование ISO-образа/диска для доступа к архивам Docker-образов:

bash

$mount -o loop /dev/sr0 /mnt/ -v

4. Просмотр содержимого каталога с Docker-образами:

bash

$ls -l /mnt/docker/

5. Просмотр файла инструкций readme.txt:

bash

$cat /mnt/docker/readme.txt

6. Импорт Docker-образа веб-приложения из архива:

bash

$docker load < /mnt/docker/site_latest.tar

7. Импорт Docker-образа СУБД MariaDB из архива:

bash

$docker load < /mnt/docker/mariadb_latest.tar

8. Просмотр списка импортированных Docker-образов в системе:

bash

$docker image ls

9. Создание конфигурационного файла docker-compose.yml:

bash

cat << EOF > docker-compose.yml
services:
  database:
    container_name: db
    image: mariadb:latest
    restart: always
    ports:
      - "3306:3306"
    environment:
      MARIADB_DATABASE: testdb
      MARIADB_USER: testc
      MARIADB_PASSWORD: P@ssw0rd
      MARIADB_ROOT_PASSWORD: P@ssw0rd
    volumes:
      - db_data:/var/lib/mysql

  app:
    container_name: tespapp
    image: site:latest
    restart: always
    ports:
      - "8080:8000"
    environment:
      DB_HOST: database
      DB_PORT: 3306
      DB_NAME: testdb
      DB_USER: testc
      DB_PASS: P@ssw0rd
      DB_TYPE: maria
    depends_on:
      - database
volumes:
  db_data:
EOF

10. Проверка конфигурации docker-compose на наличие синтаксических ошибок:

bash

$docker compose config

11. Фоновый запуск сервисов приложения и базы данных:

bash

$docker compose up -d

12. Проверка состояния запущенных контейнеров:

bash

$docker ps

13. Проверка прослушивания порта 8080 сетевой службой:

bash

$ss -ltnp4 | grep 8080

Верификация веб-приложения с клиента HQ-CLI

Работаем в графической оболочке HQ-CLI (под пользователем user)

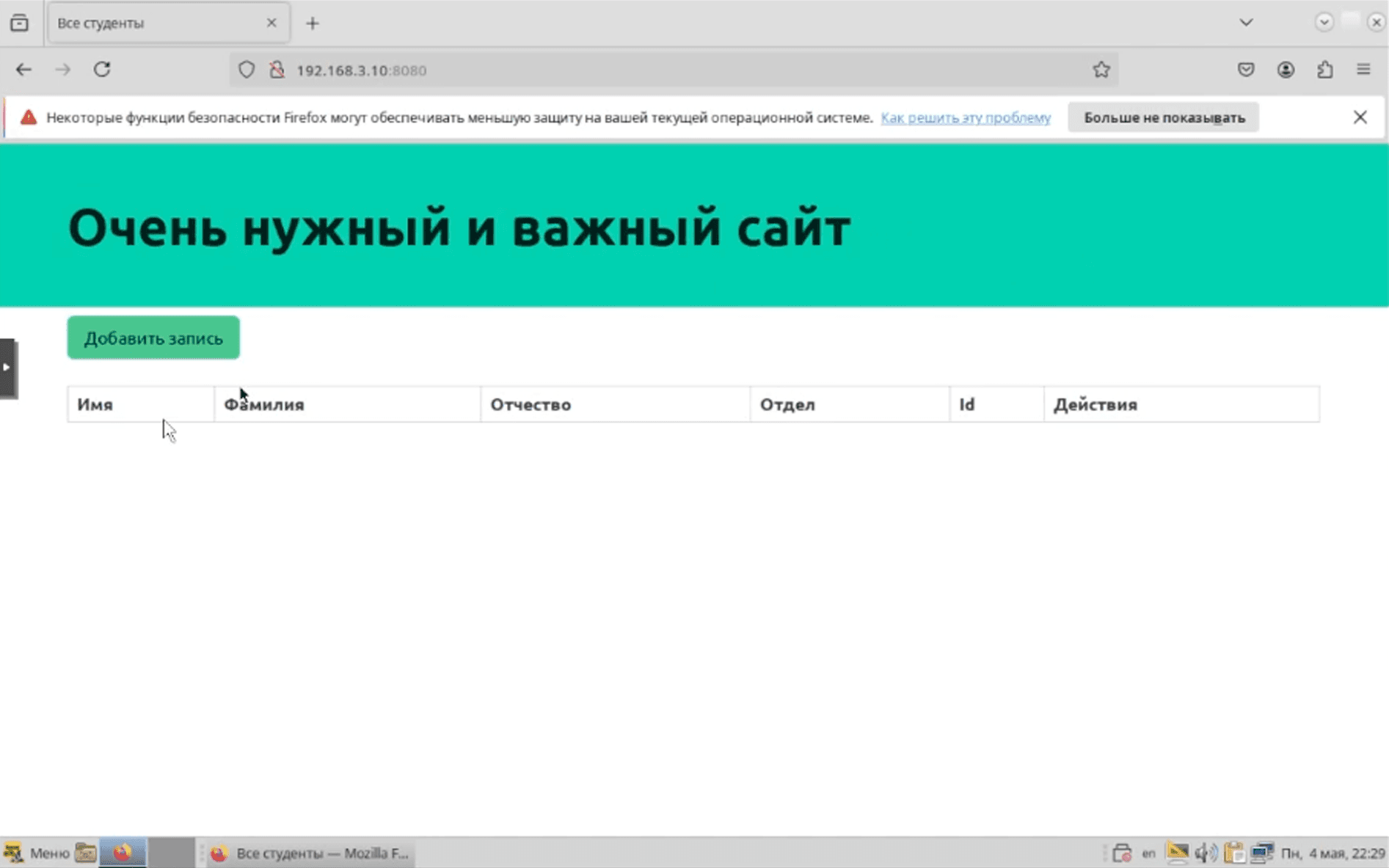

Шаг 1. Первичный доступ к веб-странице:

Откройте веб-браузер и перейдите по IP-адресу сервера на порт 8080: http://192.168.3.10:8080/

Пометка: По заданию мы должны попадать на сайт через домен docker.au-team.irpo, но мы пока этого сделать не можем, так как у нас не настроен реверс-прокси на ISP (nginx) (выполняется в задании №9).

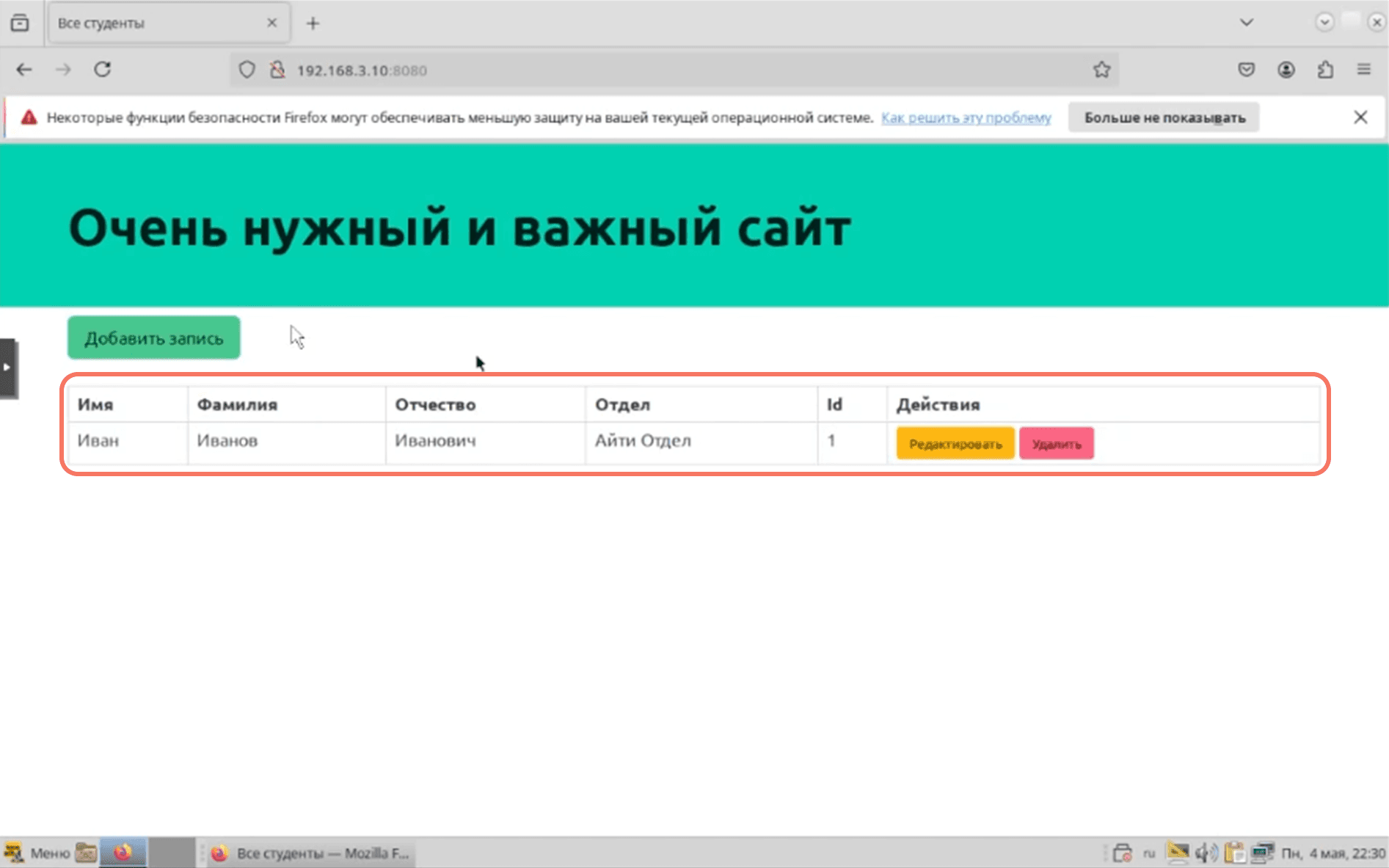

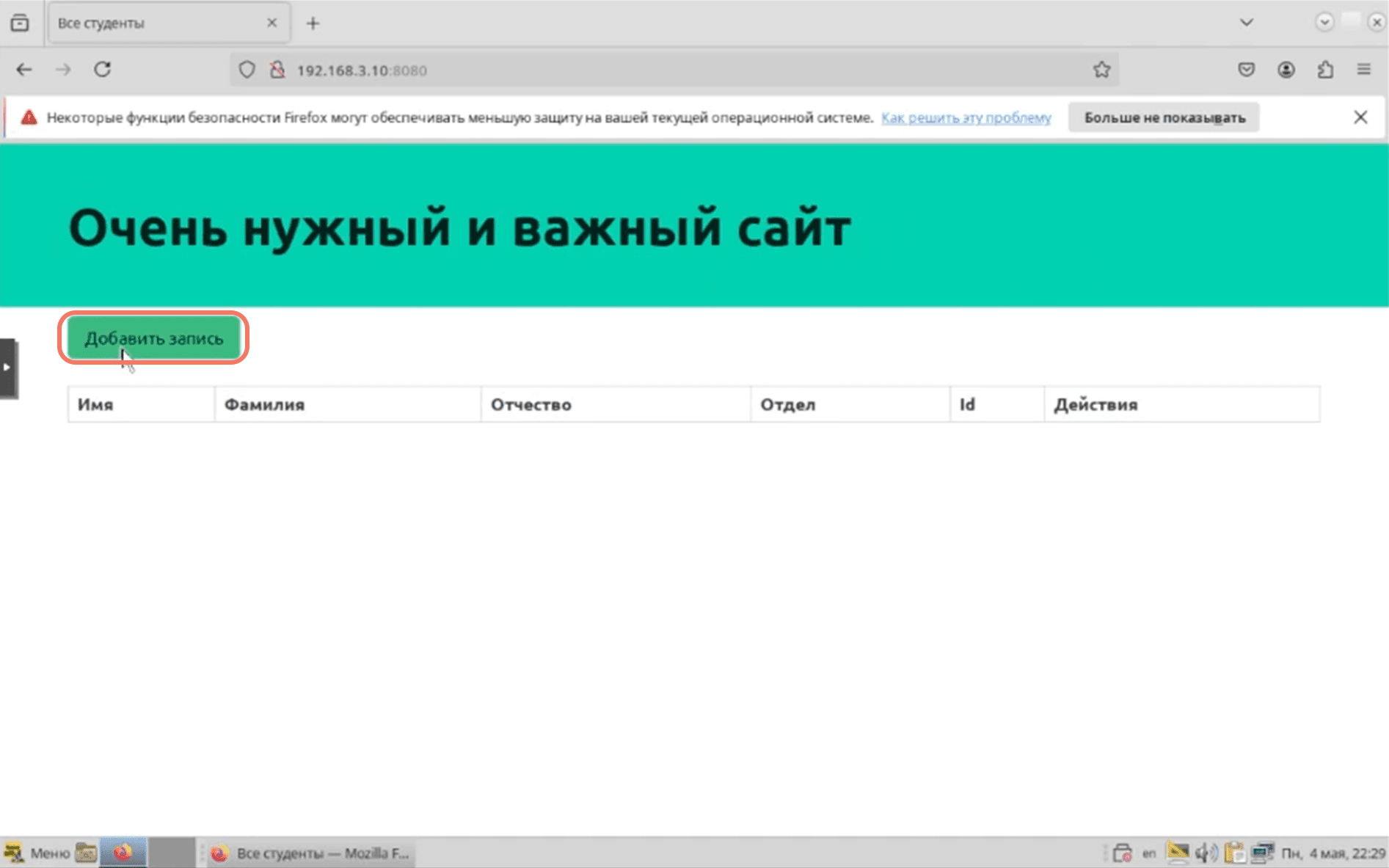

Шаг 2. Создание записи в базе данных:

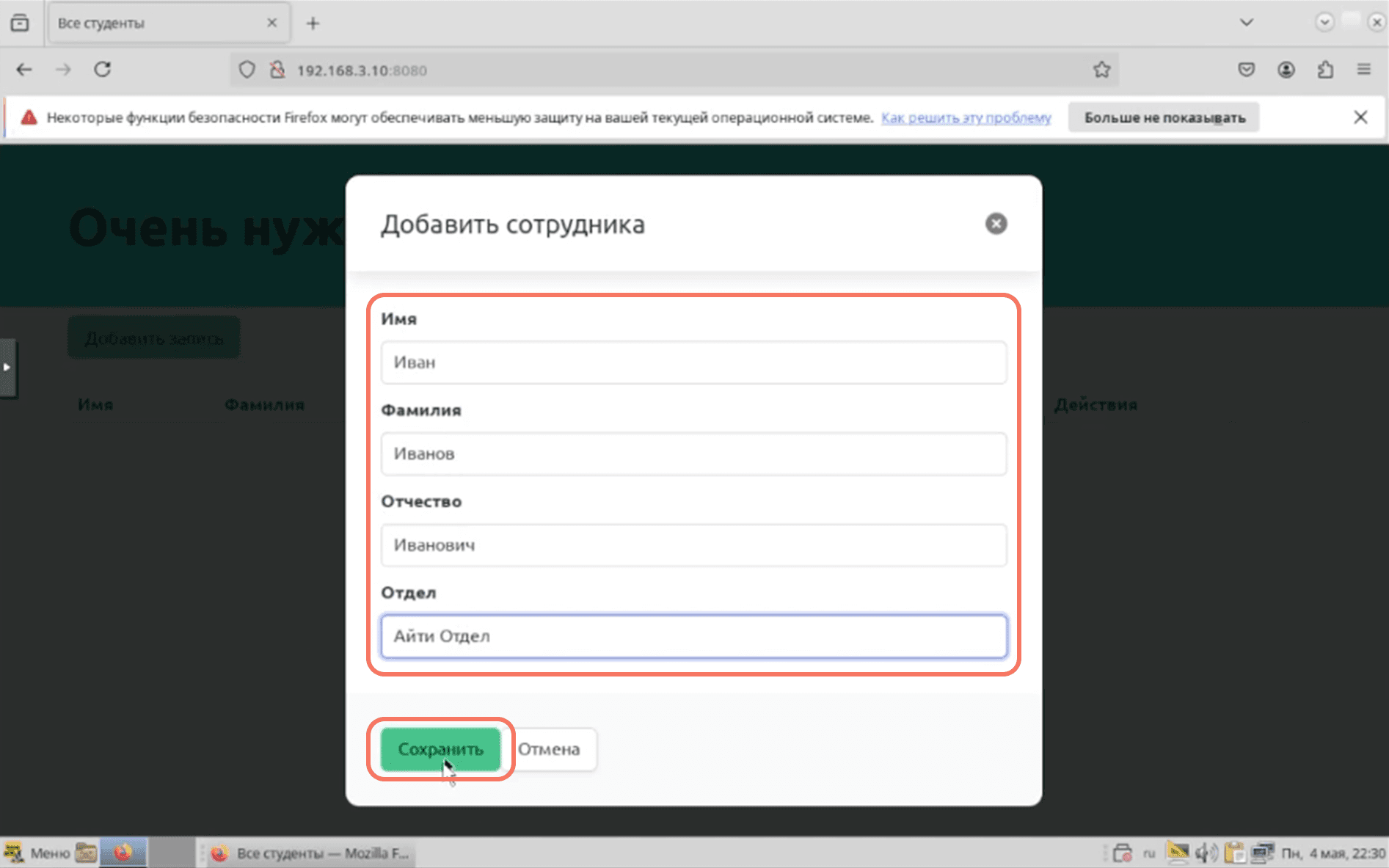

Заполните форму на сайте произвольными текстовыми данными и сохраните запись:

Шаг 3. Симуляция сбоя и удаления контейнеров:

На сервере BR-SRV принудительно остановите и удалите все активные контейнеры:

bash

$docker rm -f $(docker ps -qa)

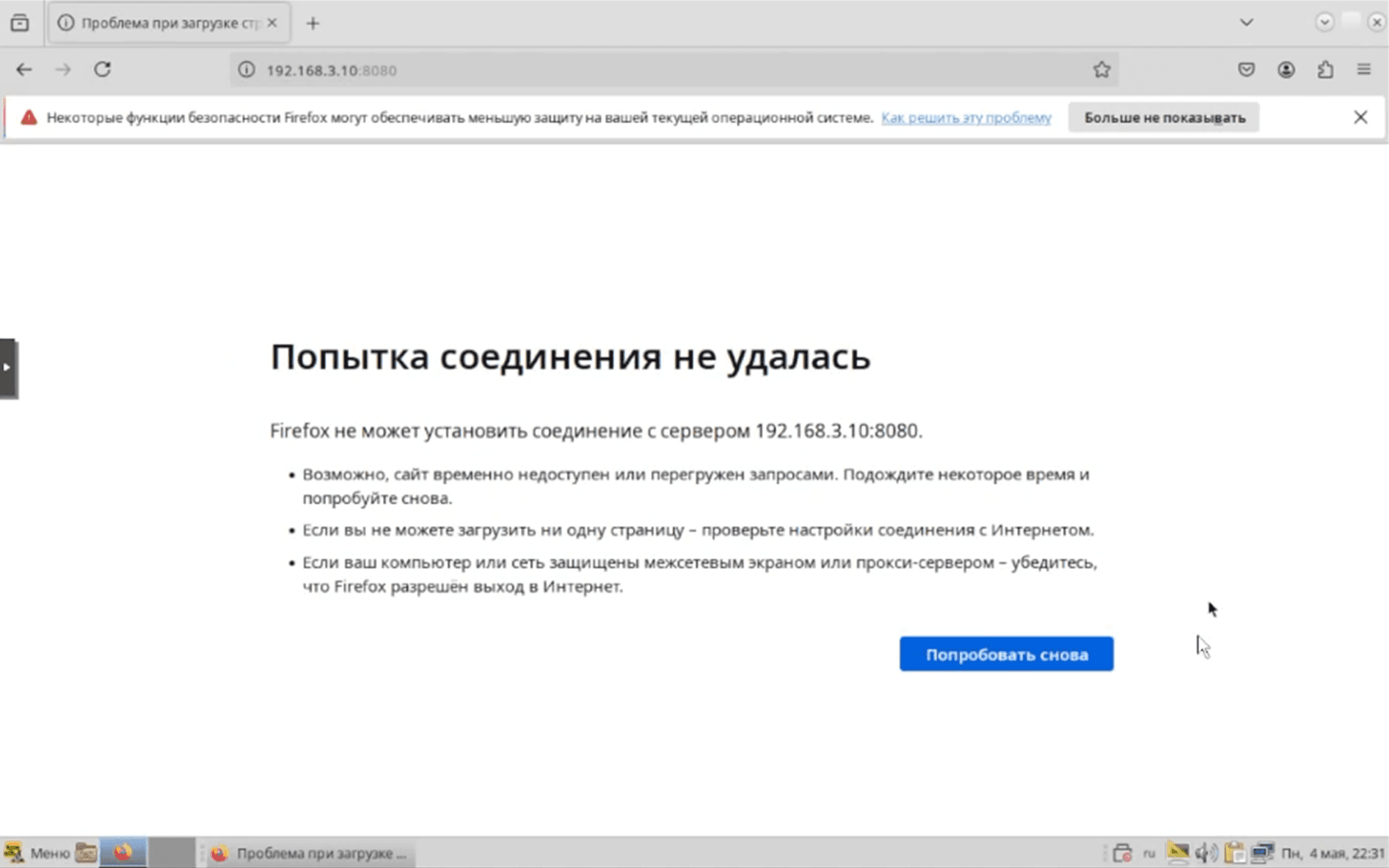

Обновите страницу в браузере на клиенте HQ-CLI и проверьте, что сайт перестал работать:

Шаг 4. Восстановление работы и проверка сохранности данных:

Заново разверните стек Docker Compose на сервере BR-SRV:

bash

$docker compose up -d

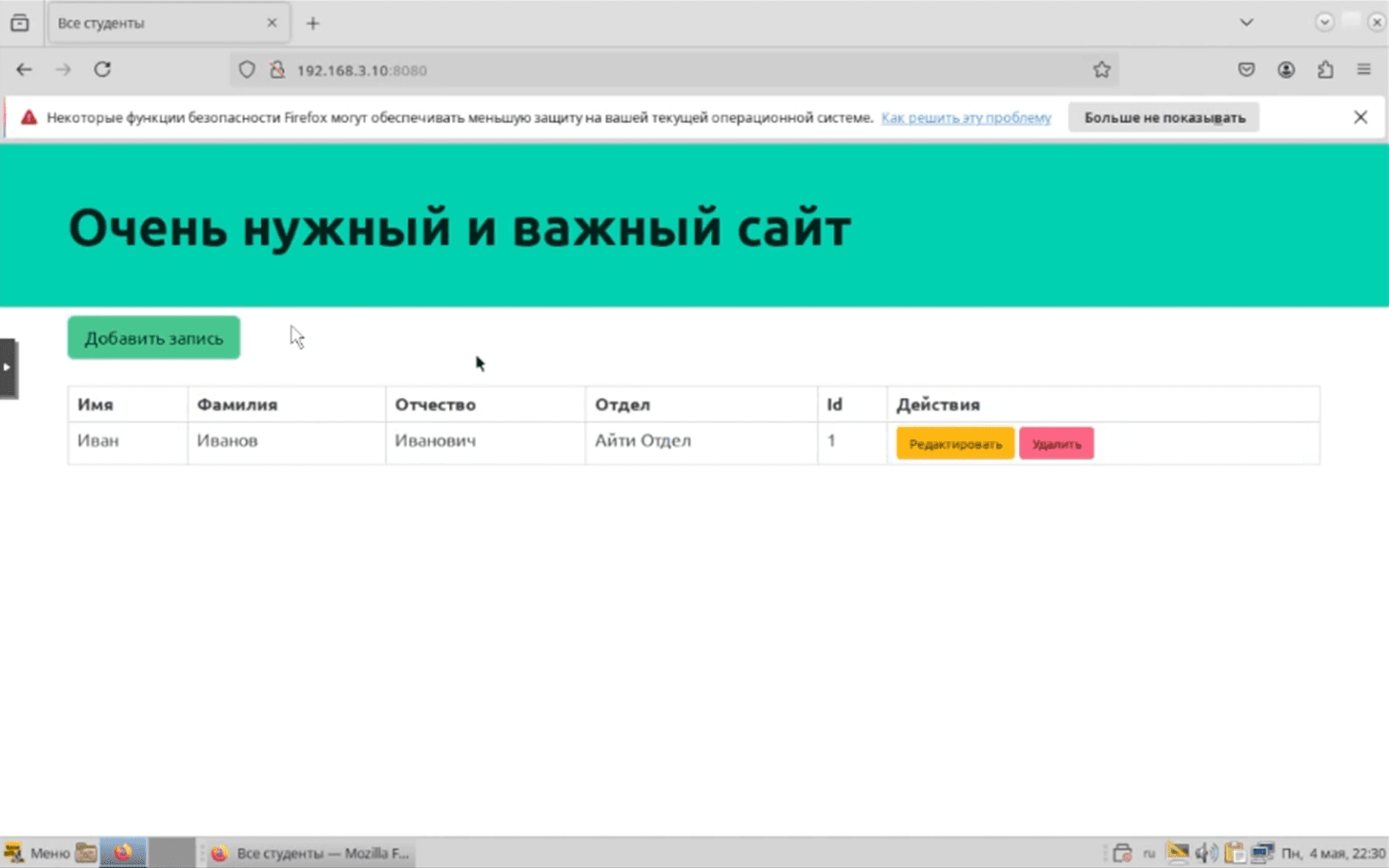

Обновите страницу в веб-клиенте. Сайт должен успешно загрузиться, а созданная вами ранее запись должна остаться на месте благодаря примонтированному тому базы данных:

Для развертывания веб-приложения на сервере HQ-SRV настраивается классический LAMP-стек (Linux, Apache, MariaDB, PHP). Веб-приложение копируется со смонтированного диска, разворачивается локальная база данных из дампа SQL, настраиваются параметры подключения в конфигурации PHP и запускается веб-сервер Apache.

HQ-SRV

1. Монтирование ISO-образа/диска для доступа к исходным файлам сайта:

bash

$mount -o loop /dev/sr0 /mnt/ -v

2. Установка серверного веб-стека (Apache, MariaDB, PHP):

bash

$apt-get install lamp-server -y

3. Копирование PHP-файла приложения в корневой каталог веб-сервера:

bash

$cp /mnt/web/index.php /var/www/html

4. Копирование логотипа веб-приложения:

bash

$cp /mnt/web/logo.png /var/www/html

5. Включение в автозагрузку и немедленный запуск СУБД MariaDB:

bash

$systemctl enable --now mariadb

6. Создание пустой базы данных webdb для приложения:

bash

$mariadb -e "CREATE DATABASE webdb;"

7. Создание пользователя БД web с паролем P@ssw0rd и предоставление прав:

bash

mariadb -e "
CREATE USER 'web'@'localhost' IDENTIFIED BY 'P@ssw0rd';
GRANT ALL PRIVILEGES ON webdb.* TO 'web'@'localhost';
"

8. Развертывание таблиц и структуры базы данных из дампа SQL:

bash

$mariadb webdb < /mnt/web/dump.sql

9. Проверка успешности импорта и списка таблиц в базе данных:

bash

$mariadb -e "USE webdb; SHOW TABLES;"

10. Открытие файла конфигурации index.php in редакторе vim:

bash

$vim /var/www/html/index.php

11. Редактирование конфигурации подключения к СУБД в vim:

Найдите переменные подключения и впишите следующие параметры:

$servername = "localhost";
$username = "web";
$password = "P@ssw0rd";
$dbname = "webdb";

12. Сохранение изменений и выход из редактора vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

13. Включение в автозагрузку и немедленный запуск веб-сервера Apache (httpd2):

bash

$systemctl enable --now httpd2.service

Верификация веб-сайта с клиента HQ-CLI

Работаем в графической оболочке HQ-CLI (под пользователем user)

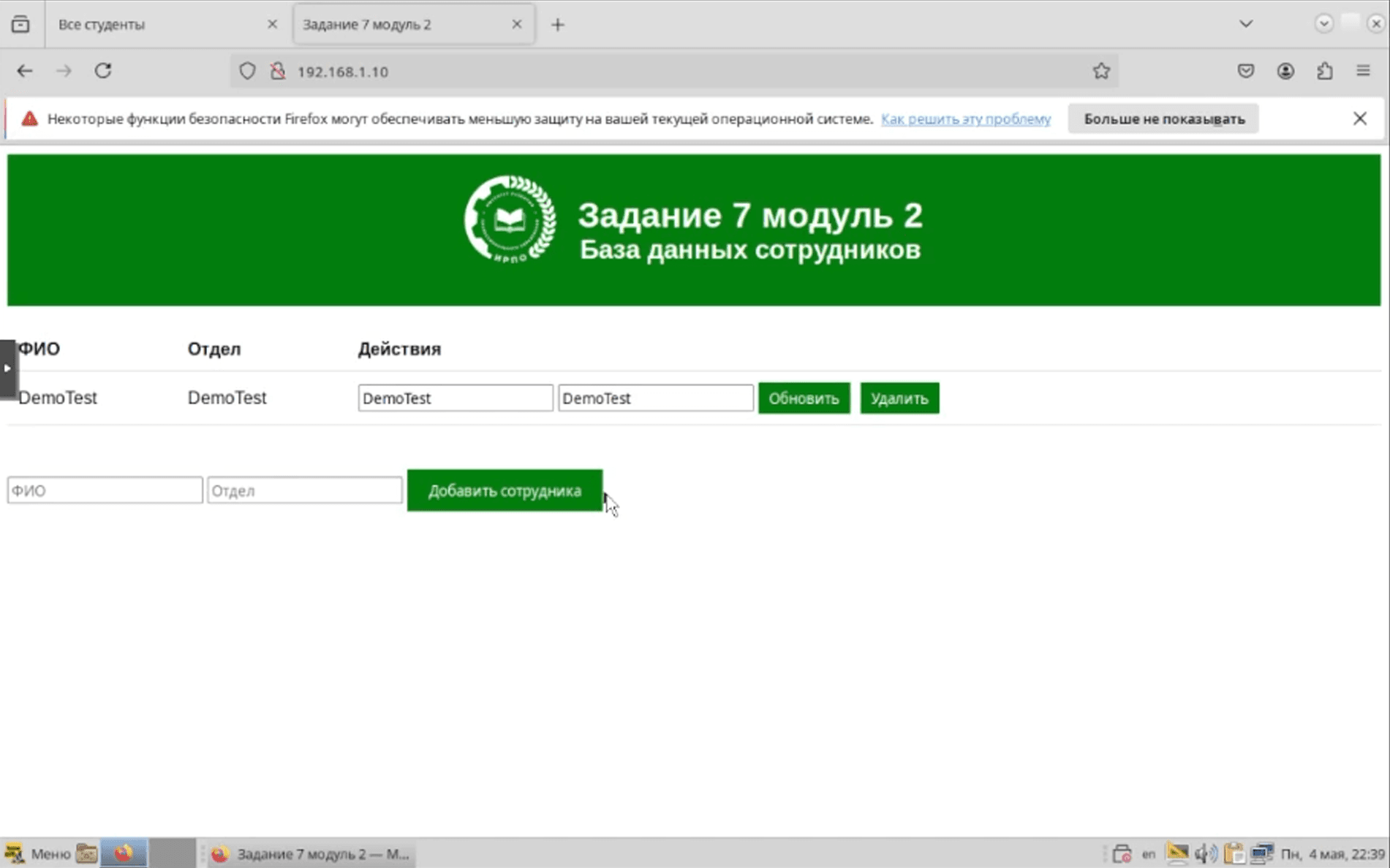

Шаг 1. Проверка доступности веб-сервера:

Откройте веб-браузер и введите IP-адрес сервера: http://192.168.1.10/

Пометка: По заданию мы должны попадать на сайт через домен web.au-team.irpo с аутентификацией по паролю, но мы пока этого сделать не можем, так как у нас не настроен реверс-прокси на ISP (nginx) (выполняется в задании №9).

Для обеспечения доступа к внутренним веб-сервисам и службам из внешней сети на маршрутизаторах HQ-RTR и BR-RTR настраивается статическая трансляция портов (DNAT) с помощью межсетевого экрана nftables. Это перенаправит входящие запросы на соответствующие порты внутренних серверов.

HQ-RTR

1. Добавление цепочки prerouting в таблицу nat для обработки входящего DNAT:

bash

$nft add chain nat prerouting { type nat hook prerouting priority dstnat \; }

2. Проброс SSH-порта 2026 на внутренний сервер HQ-SRV:

bash

$nft add rule nat prerouting iif "enp7s1" tcp dport 2026 dnat to 192.168.1.10

3. Проброс веб-порта 8080 на внутренний веб-сервер HQ-SRV (порт 80):

bash

$nft add rule nat prerouting iif "enp7s1" tcp dport 8080 dnat to 192.168.1.10:80

4. Просмотр текущего набора правил nftables для проверки:

bash

$nft list ruleset

5. Сохранение конфигурации nftables в файл для автозапуска при загрузке:

bash

$nft list ruleset > /etc/nftables/nftables.nft

6. Перезапуск службы nftables для проверки корректности сохраненной конфигурации:

bash

$systemctl restart nftables

7. Финальная проверка примененных правил nftables:

bash

$nft list ruleset

BR-RTR

1. Добавление цепочки prerouting в таблицу nat для обработки входящего DNAT:

bash

$nft add chain nat prerouting { type nat hook prerouting priority dstnat \; }

2. Проброс портов 8080 (веб) и 2026 (SSH) на внутренний сервер BR-SRV (192.168.3.10):

bash

$nft add rule nat prerouting iif "enp7s1" tcp dport { 8080, 2026 } dnat to 192.168.3.10

3. Просмотр текущего набора правил nftables для проверки:

bash

$nft list ruleset

4. Сохранение конфигурации nftables в файл для автозапуска при загрузке:

bash

$nft list ruleset > /etc/nftables/nftables.nft

5. Перезапуск службы nftables для проверки корректности сохраненной конфигурации:

bash

$systemctl restart nftables

6. Финальная проверка примененных правил nftables:

bash

$nft list ruleset

Для маршрутизации веб-запросов к внутренним сервисам через доменные имена на пограничном маршрутизаторе ISP настраивается веб-сервер Nginx в режиме обратного прокси-сервера (reverse proxy). Создаются виртуальные хосты для доменов web.au-team.irpo и docker.au-team.irpo, перенаправляющие трафик на соответствующие внутренние порты.

ISP

1. Обновление пакетной базы и установка веб-сервера Nginx:

bash

$apt-get update && apt-get install nginx -y

2. Открытие нового конфигурационного файла виртуального хоста в редакторе vim:

bash

$vim /etc/nginx/sites-available.d/r-proxy.conf

3. Редактирование конфигурации обратного прокси в vim:

Вставьте в файл следующие настройки для перенаправления доменных имен:

server {
  listen 80;
  server_name web.au-team.irpo;
  location / {
    proxy_pass http://172.16.1.10:8080;
    proxy_set_header Host $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Proto $scheme;
    auth_basic "Restricted Access";
    auth_basic_user_file /etc/nginx/.htpasswd;
  }
}
server {
  listen 80;
  server_name docker.au-team.irpo;
  location / {
    proxy_pass http://172.16.2.10:8080;
    proxy_set_header Host $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_set_header X-Forwarded-Proto $scheme;
  }
}

Для начала редактирования нажмите клавишу i (режим Insert). Убедитесь, что активна английская раскватка клавиатуры.

4. Сохранение конфигурации виртуального хоста и выход из vim:

Нажмите клавишу Esc, введите команду ниже и нажмите Enter:

bash

$:wq

Для ограничения неавторизованного доступа к внутреннему веб-ресурсу на пограничном маршрутизаторе ISP настраивается базовая HTTP-аутентификация (Basic Auth). Создается символическая ссылка для активации виртуального хоста, генерируется хэш пароля пользователя WEBc в файле htpasswd и перезапускается служба Nginx.

ISP

1. Активация конфигурации обратного прокси через создание символической ссылки:

bash

$ln -s /etc/nginx/sites-available.d/r-proxy.conf /etc/nginx/sites-enabled.d/

2. Тестирование синтаксической корректности конфигурационных файлов Nginx:

bash

$nginx -t

3. Добавление веб-сервера Nginx в автозагрузку и его запуск:

bash

$systemctl enable --now nginx

4. Проверка текущего статуса запущенного веб-сервера Nginx:

bash

$systemctl status nginx

5. Установка утилиты htpasswd для генерации паролей:

bash

$apt-get install apache2-htpasswd -y

6. Создание файла паролей и добавление пользователя WEBc:

bash

$htpasswd -c /etc/nginx/.htpasswd WEBc

При запросе утилиты введите пароль: P@ssw0rd (потребуется ввести дважды).

7. Проверка содержимого сгенерированного файла паролей (просмотр хэша):

bash

$cat /etc/nginx/.htpasswd

8. Повторная валидация конфигурации перед перезапуском:

bash

$nginx -t

9. Перезапуск веб-сервера Nginx для применения настроек авторизации:

bash

$systemctl restart nginx

Верификация доступа и авторизации с клиента HQ-CLI

Работаем в графической оболочке HQ-CLI (под пользователем user)

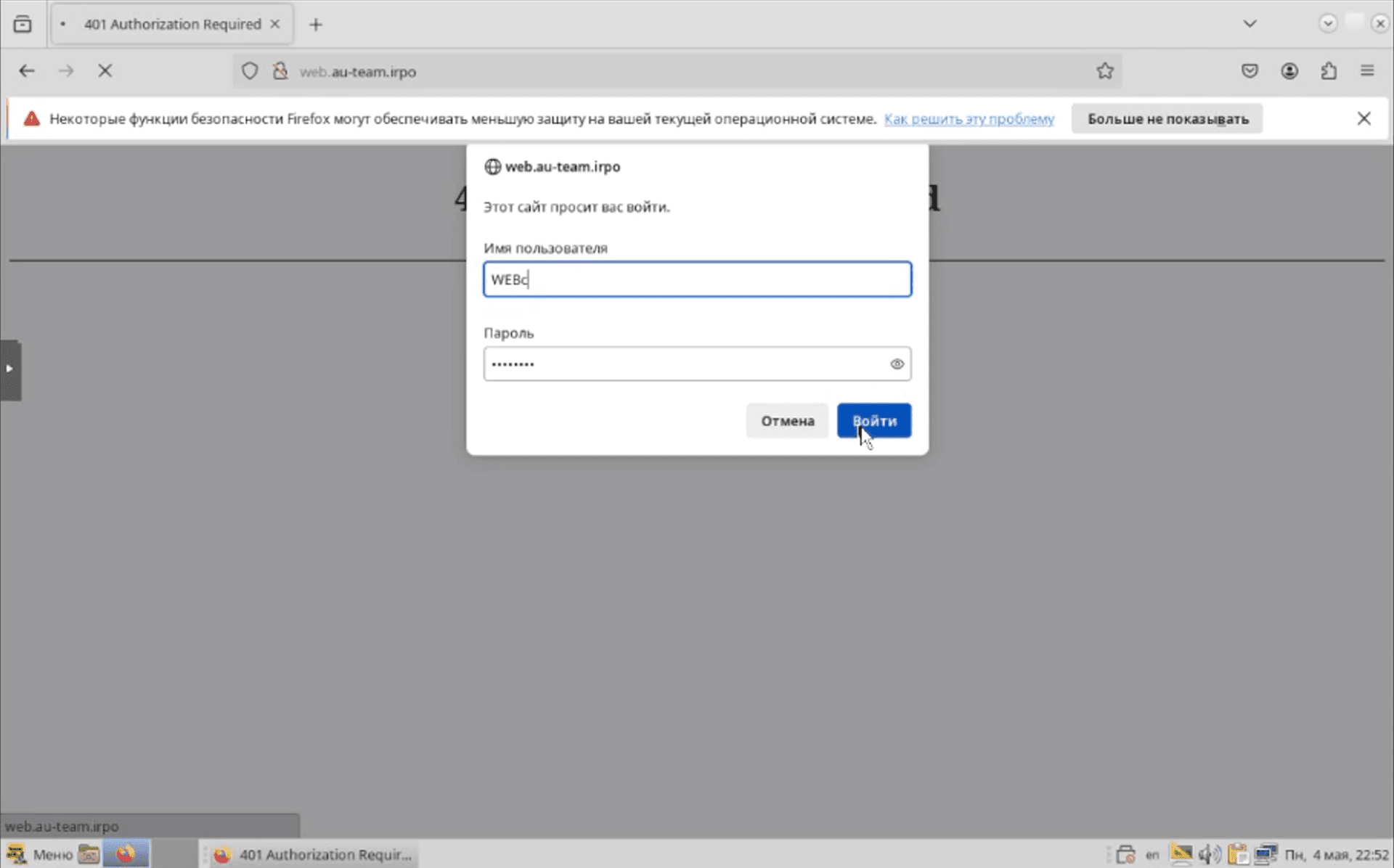

Шаг 1. Доступ к защищенному сайту web.au-team.irpo:

Откройте браузер и перейдите по доменному адресу: http://web.au-team.irpo/. Должно появиться окно ввода логина и пароля.

Используйте учетные данные:

Логин: WEBc
Пароль: P@ssw0rd

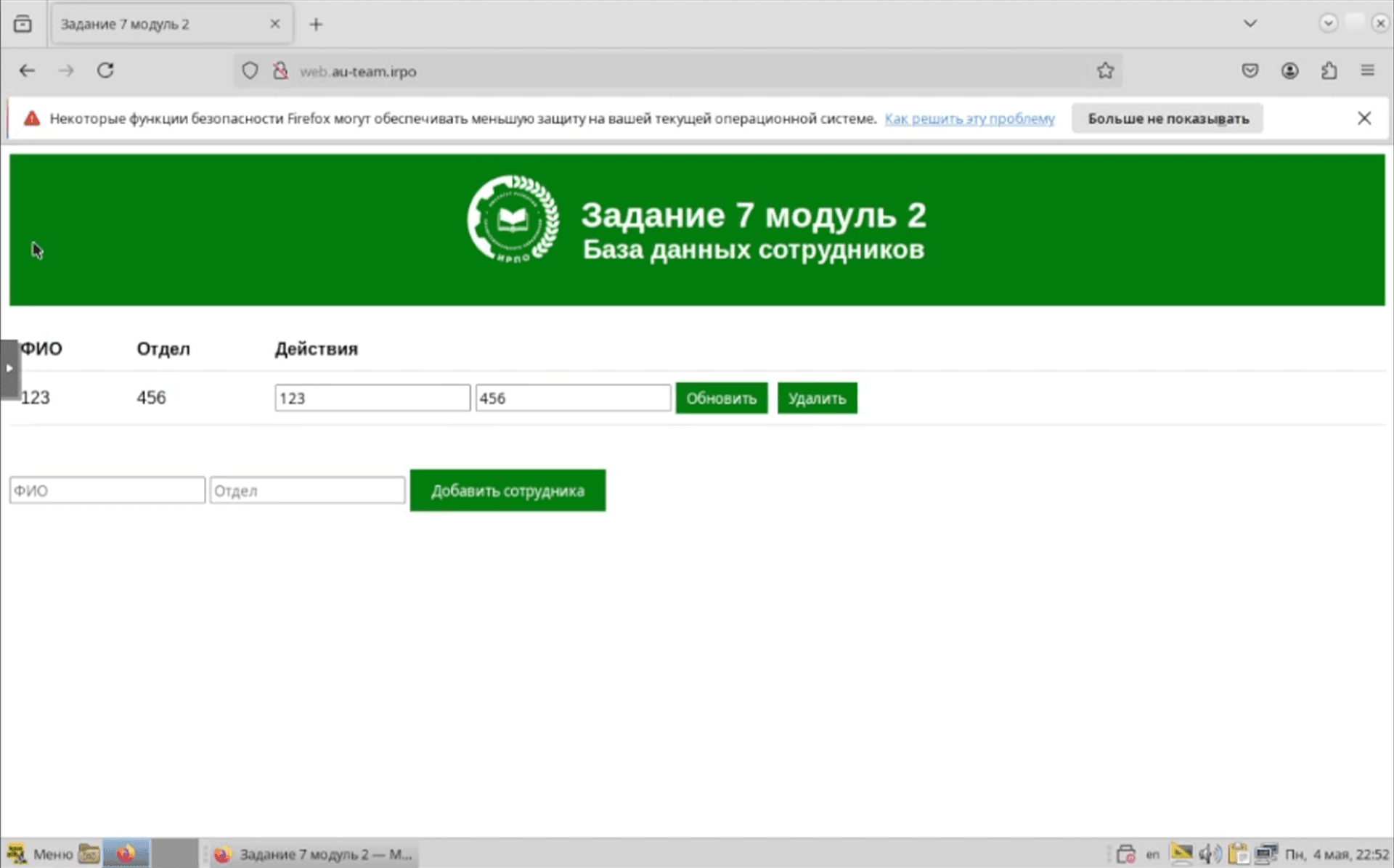

Шаг 2. Доступ к сайту docker.au-team.irpo:

Перейдите по доменному адресу: http://docker.au-team.irpo/. Сайт должен открываться без требования авторизации:

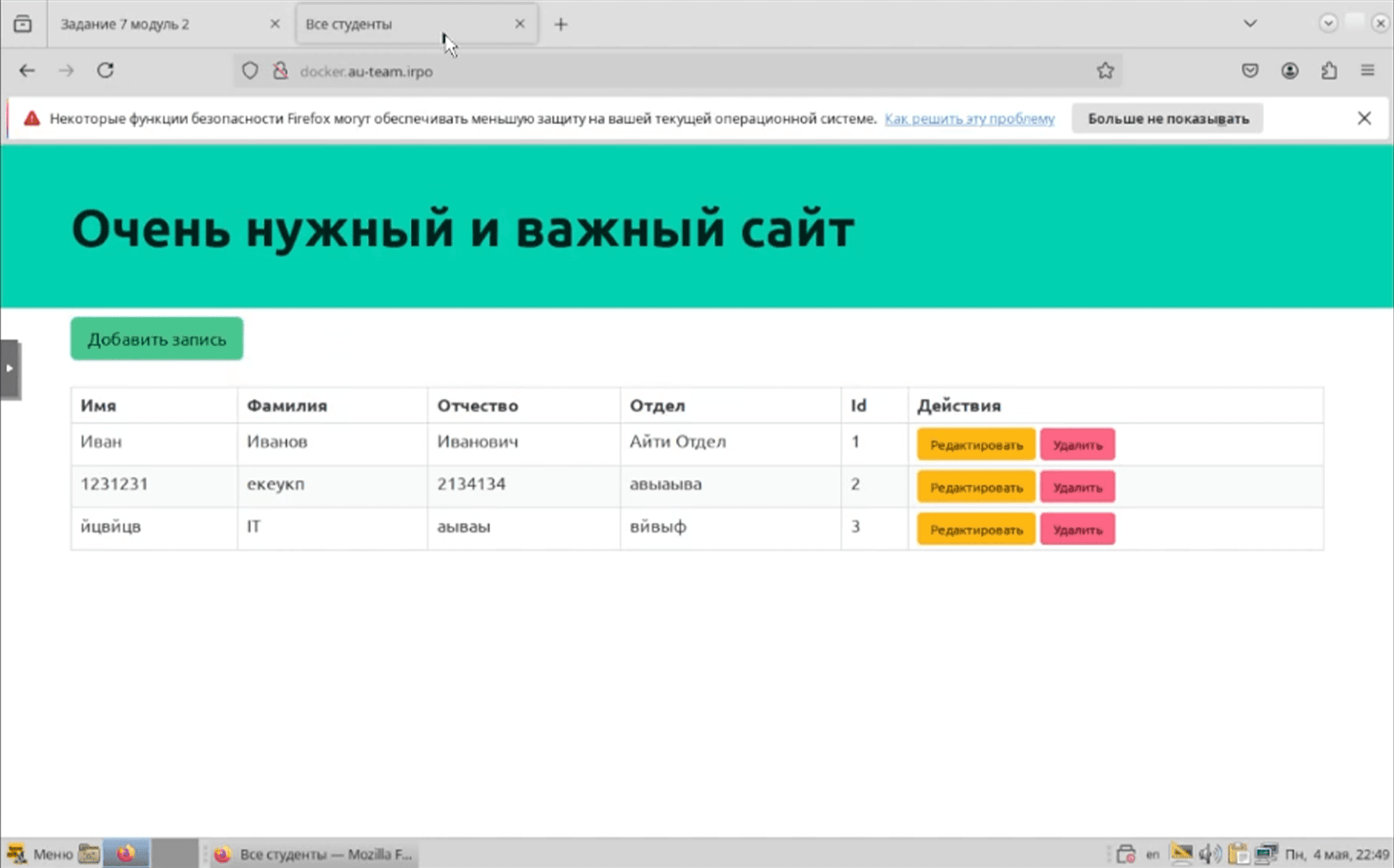

Для обеспечения веб-серфинга и работы с сетевыми ресурсами на клиентской машине HQ-CLI устанавливается отечественный веб-браузер Яндекс Браузер. Выполняется установка пакета, запуск браузера из графического интерфейса и фиксация установленной версии программы.

HQ-CLI (Установка)

Работаем в консольной оболочке HQ-CLI (под пользователем root)

1. Обновление пакетной базы и установка Yandex Browser:

bash

$apt-get update && apt-get install yandex-browser-stable -y

Запуск и верификация в графическом интерфейсе

Работаем в графической оболочке HQ-CLI (под пользователем user)

Шаг 1. Запуск браузера:

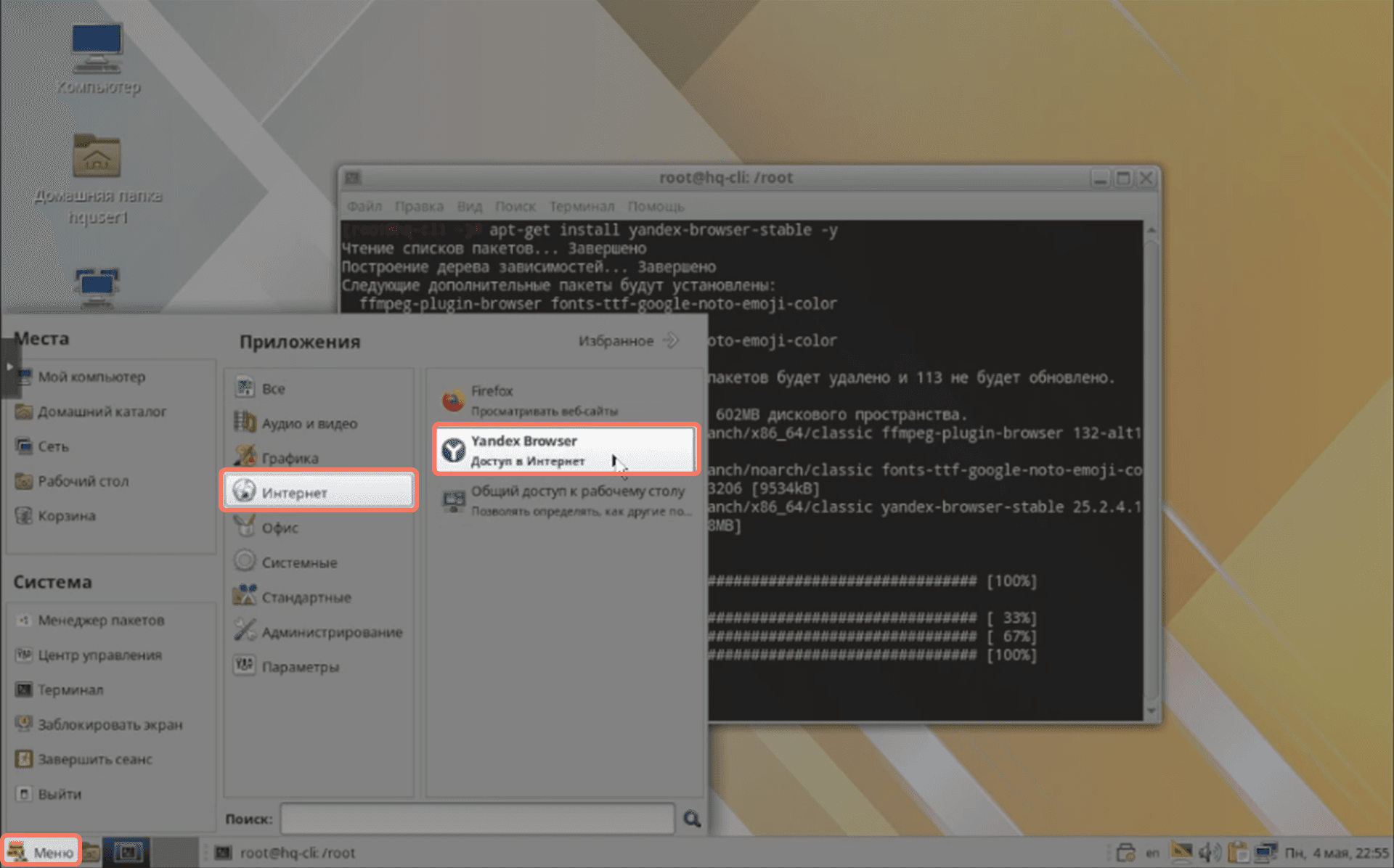

После успешной установки ярлык программы появится в основном меню приложений:

Меню → Интернет → Yandex Browser

Шаг 2. Проверка установленной версии:

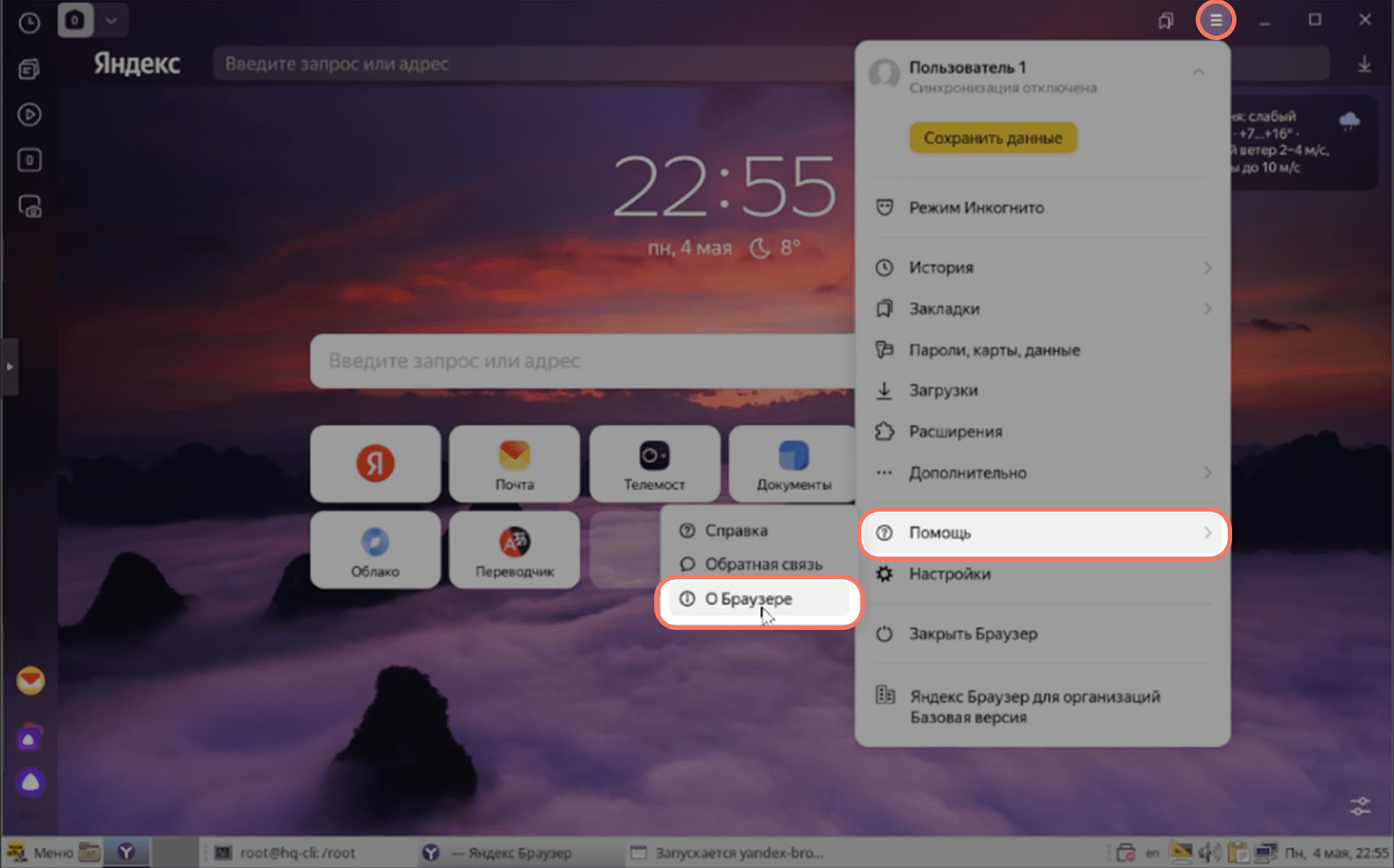

В открывшемся браузере перейдите в раздел информации о программе:

Три полоски (Настройки) → Помощь → О браузере

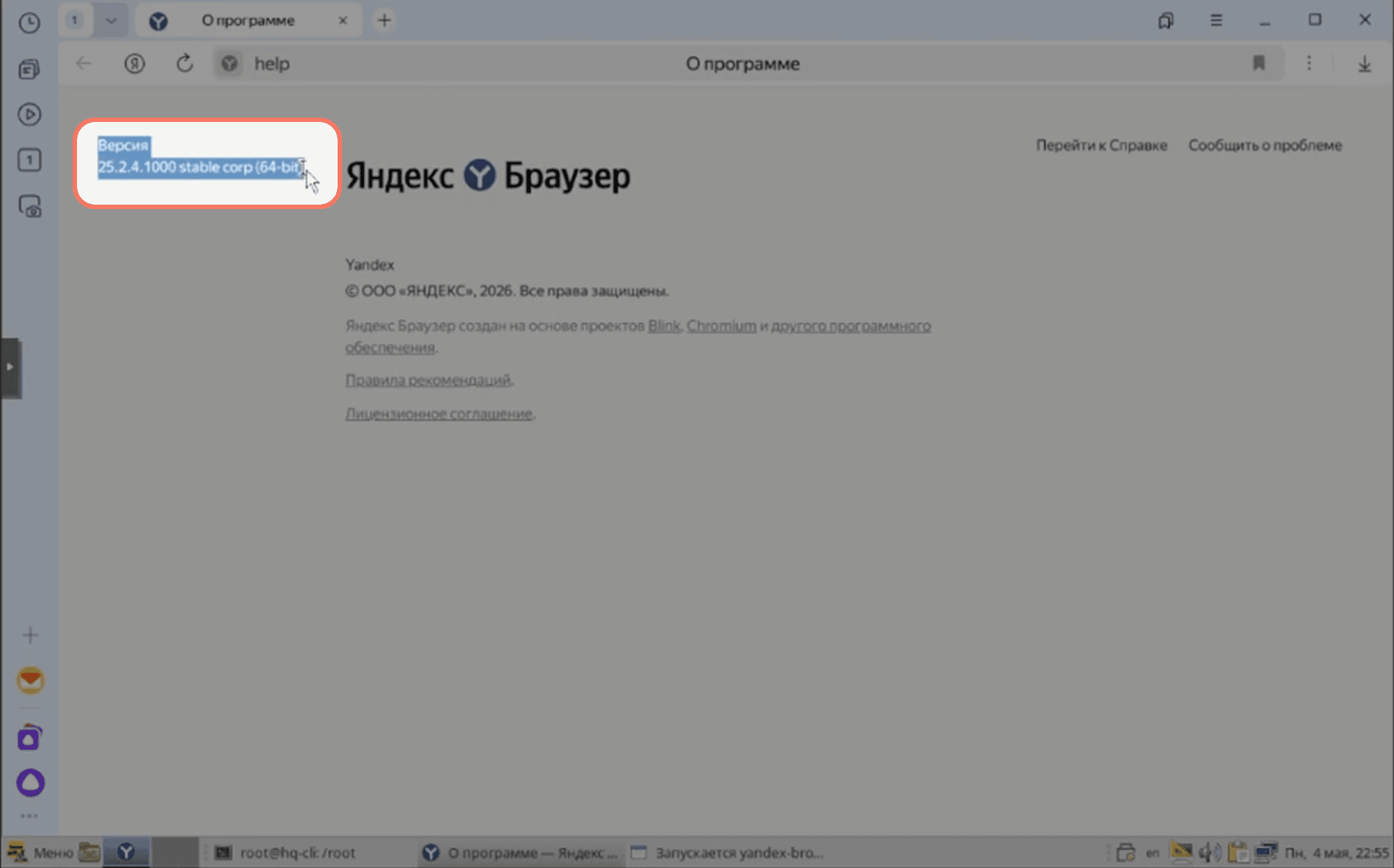

Сделайте финальный скриншот окна информации (на котором четко видна версия сборки) и занесите его в отчет.
